直流高圧機器試験装置

この試験装置は、実際の直流変電所と同程度の機器・性能を有する試験装置です。これまで、高速度遮断器性能試験・絶縁物の絶縁性能試験などを数多く実施してきました。

1.概要

この試験装置は、実際の直流変電所と同程度の機器・性能を有する試験装置です。これまで、高速度遮断器性能試験・絶縁物の絶縁性能試験などを数多く実施してきました。

2.特徴

電源として短絡発電機により発電し整流器用変圧器、シリコン整流器により電圧1,500Vの直流電源を得て最大 50,000A の通電試験が可能です。図1に装置の回路図を示します。図2に本装置により実施した気中式遮断器の遮断時のアーク状況を示します。

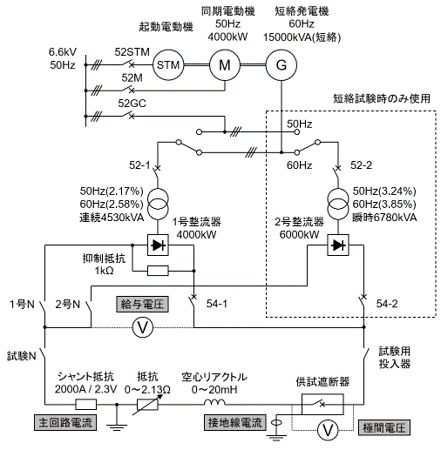

図1 試験回路図

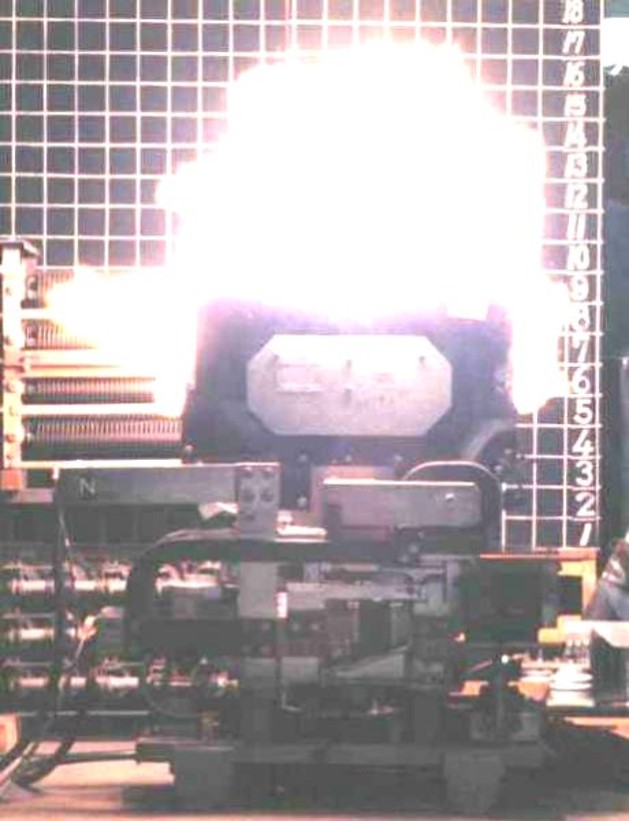

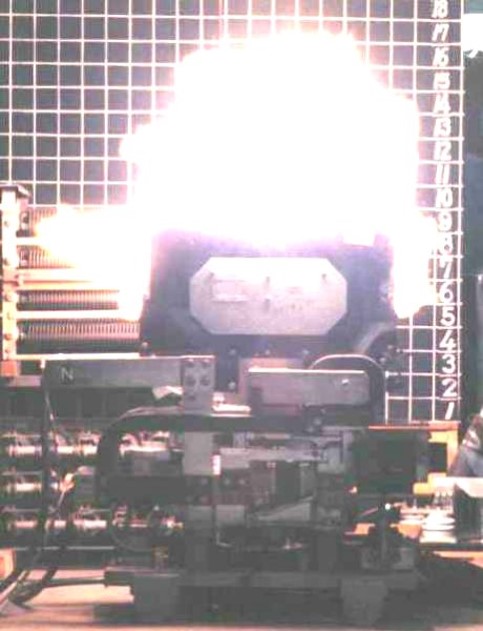

図2 気中式遮断器の試験時のアーク状況
