4.構造物診断用非接触振動測定システム「Uドップラー」
  • 構造物振動を非接触で測定できる実用的な測定システムを開発しました。
  • 高架橋の固有振動数推定の他、河川橋脚の各種振動測定、列車通過時の橋桁の動的たわみ測定ができ、健全度診断に利用できます。

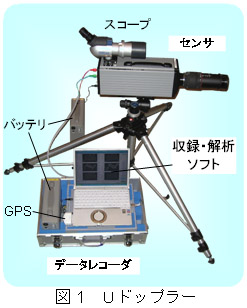

  • 地震や豪雨、顕著な経年劣化などによる土木構造物の変状検出への適用を目的として、構造物診断用非接触振動測定システム「Uドップラー」(図1)を開発しました。Uドップラーは、レーザ光を照射することによって1〜100m程度離れた場所から、列車通過、衝撃加振あるいは常時微動などにより構造物に発生する様々な振動を測定できます。光学センサ部の揺れと傾きの影響を、センサ本体に内蔵した振動計で補正する機能を有しており、屋外環境でも高精度に測定することができます。非接触で測定できるため、高所や線路近傍でのセンサ類の取り付け、撤去などの作業を軽減できます。

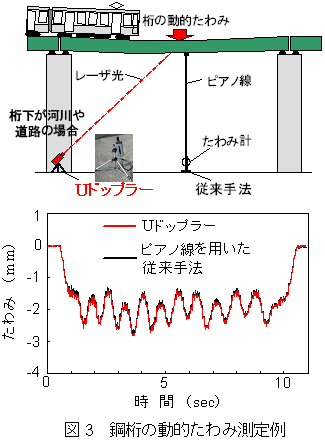

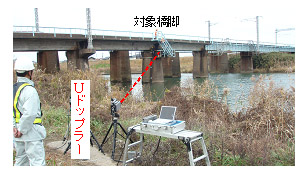

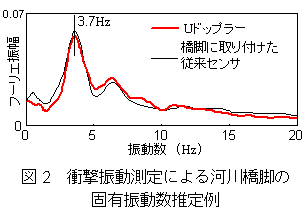

     本システムは、高架橋の固有振動数推定の他、河岸からの河川橋脚の固有振動数推定(図2)、列車通過時の橋桁の動的たわみ測定(図3)ができ、健全度診断に利用できます。
