ステンレス車体構造の側面強度評価

実物大部分車体構造の衝撃試験と相当するFEM解析により、側面からの荷重に対する車体強度に関する検討を行いました。

側面からの荷重に対する車体強度に関する検討を行いました。裾絞り構造の標準的なステンレス鋼製車両を対象として、中間車を模擬した実物大部分車体を用いて、静的圧縮試験および落錘式衝撃試験を実施し、車体の変形形状や荷重—変形量特性等のステンレス鋼製車体の基本的な側面強度特性データを取得しました(図1)。また、各試験と同様の条件でFEM解析を実施し、各試験結果を再現することを確認するとともに、試験結果を検証しました(図2)。

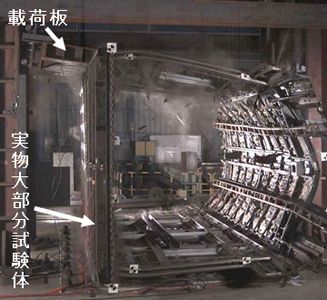

図1 落錘試験時の車体変形状況

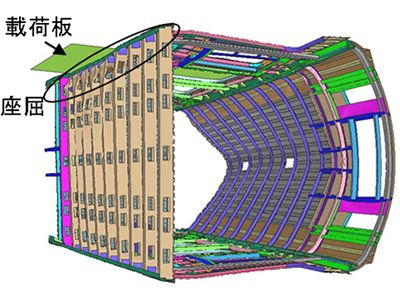

図2 落錘試験に対応したFEM解析結果
