アムスラー型5,000kN万能材料試験装置

最大5,000kNの載荷能力を有しており、レールをはじめとした各種材料の圧縮、引張、曲げ試験を行う事が可能です。

1.概要

金属材料及びその他各種材料の被試験体に曲げ荷重を加え、曲げに対する抵抗力を測定する試験機です。主な用途として、レール溶接部の曲げ破断試験に用いられており、溶接部を中心に試験体を1mの支点間距離で支え、中央集中荷重によって破断させ、荷重とたわみ量を測定しています。また、上下のクロスヘッドを用いることで被試験体に引張り及び圧縮荷重が加えられ、引張り・圧縮試験も行なうことができます。接着絶縁継目の引張り試験を行う事も可能です。

2.特徴

最大5,000kNの載荷能力を有しています。

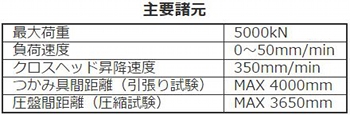

表1 万能試験機主要諸元

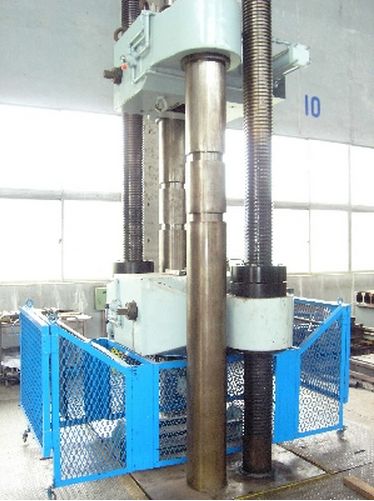

図1 試験機外観
