基本性能
Basic performance
諸元表
項 目 | 形式および性能 | |
---|---|---|
風洞形式 | ゲッチンゲン型水平単帰還方式 | |
測定部形式 | 開放型 | 密閉型 |
測定部寸法 | 幅3.0m×高さ2.5m | 幅5.0m×高さ3.0m |
測定部長さ | 8m | 20m |
最高風速 | 400km/h | 300km/h |
縮流比 | 16:1 | 8:1 |
風速分布 | ±0.7%以下:324km/h( 90m/s)時 | ±0.4%以下:288km/h(80m/s)時 |
乱れ度 | 0.2%以下:360km/h(100m/s)時 | 0.2%以下:198km/h(55m/s)時 |
暗騒音レベル | 75db(A):300km/h( 83.3m/s)時 | ------ |

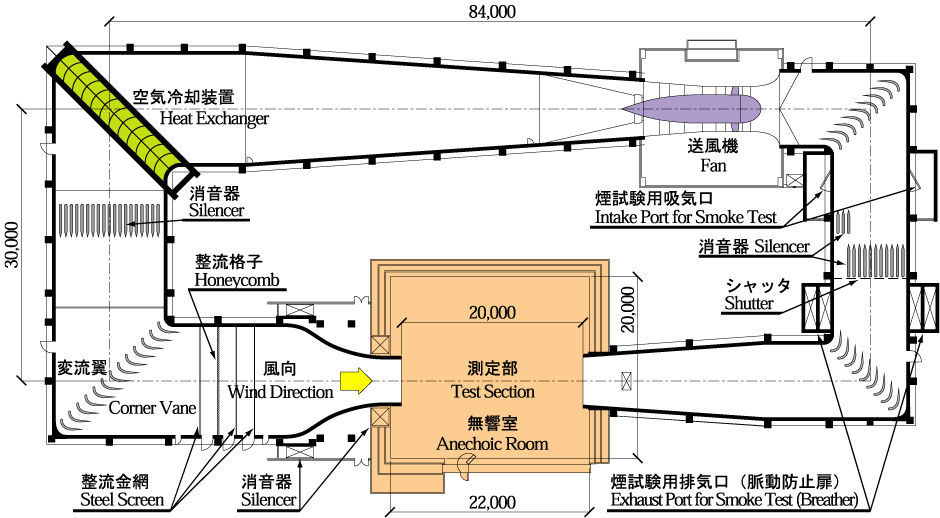

全体寸法 | 全長:94m、全幅:42m、全高:10m、風路長:228m | |
主送風機 | 直径:5m、羽枚数-動翼:12枚、静翼:17枚 回転数:590rpm(最大)、主電動機:7MW、三相誘導電動機 |
