吊線式６分力天秤／移動地面板

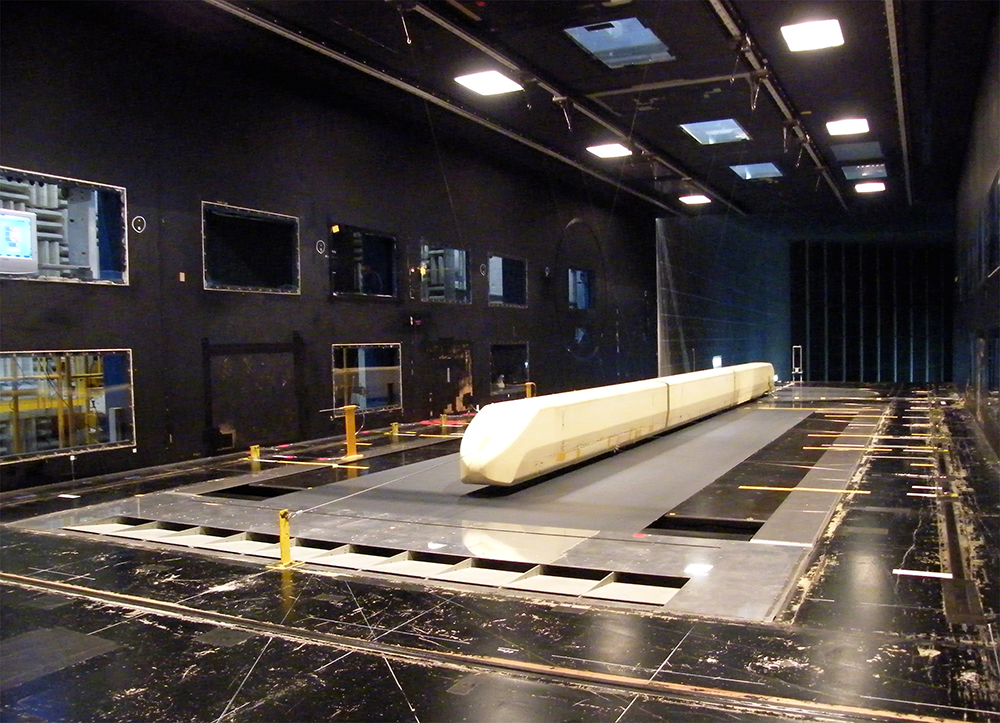

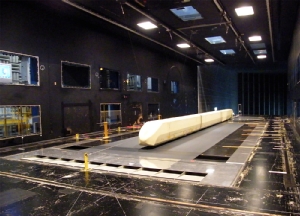

後方胴には、移動地面板と、それを使用した風洞試験のためにつり線式６分力天秤の設備が備えられています。移動地面板は、幅2m×長さ6mで、最高速度220km/hです。移動地面板の運転により、気流と同じ速度をもつ地面の効果を模擬することが可能です。

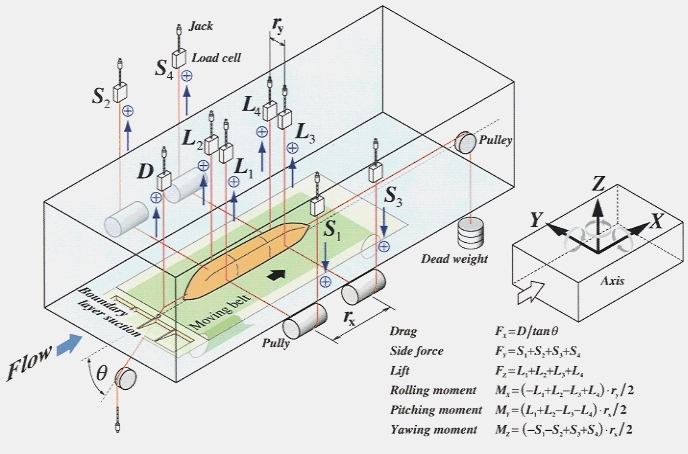

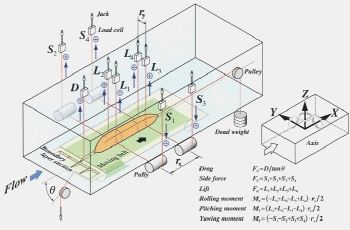

つり線式６分力天秤では、供試体を揚力線４本、横力線４本、抗力線１本のワイヤないしピアノ線を使用し、移動地面板上に模型を設置します。それぞれのつり線をロードセルに取り付け、模型に作用する空気力を測定します。移動地面板装置には、その直前に、境界層吸込装置が付帯しています。
