大型構造物疲労試験装置
概要
・橋りょう・高架橋やトンネルなどを構成する鋼部材やコンクリート部材の繰り返し載荷試験や静的載荷試験を行い、それらの疲労耐久性や耐荷力を評価するものです。

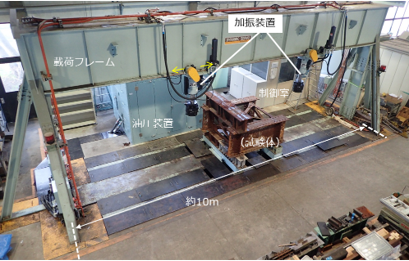

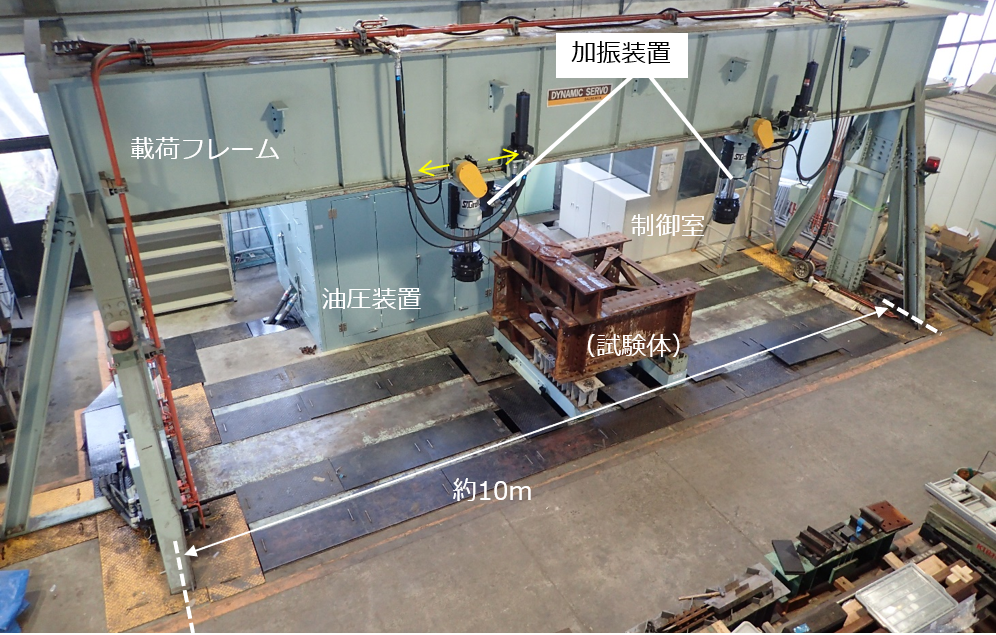

・試験体への繰り返し荷重は、2基のアクチュエータ(電子油圧サーボ式)により、プログラムされた荷重波形で載荷することができます。
特徴・諸元
最大荷重 | 圧縮500kN, 引張250kN |
最大変位 | ±100mm |
周波数範囲 | D.C.~20Hz |
制御方式 | 変位制御,荷重制御 |
加振波形 | 正弦波,三角波,矩形波,プログラム波 |
載荷可能な試験体寸法 | 約幅2m×長さ10m×高さ1.4m |
