小型低騒音風洞
車両空力特性研究室
流れと供試体とのかかわりを調べる装置で、供試体から発生する空力音、供試体に働く空気力、供試体まわりの圧力や流速の測定が可能です。
特徴・諸元
空力騒音を精度良く測定できるように、風洞の暗騒音が極力小さくなるように工夫されています。
主要諸元
[方 式] 単帰路回流型
[計測部] 開放および密閉型
[計測部] 開放および密閉型
| 測定部型式 | 開放型 | 開放型 | 密閉型 |
| 吹き出し口 | 寸法0.48ｍ×0.4ｍ | 0.72ｍ×0.6ｍ | 0.72ｍ×0.6ｍ |
| 測定部長さ | 1.6ｍ | 2.3m | 3.8m |
| 最高風速 | 300km/h | 150km/h | 150km/h |

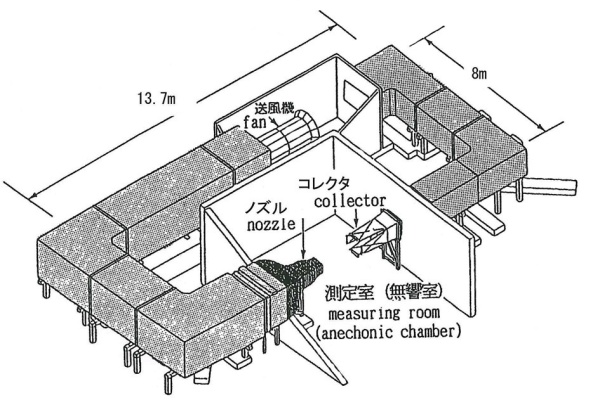

風洞全体図
