特殊信号発光機の見通し検査システム
１．概要

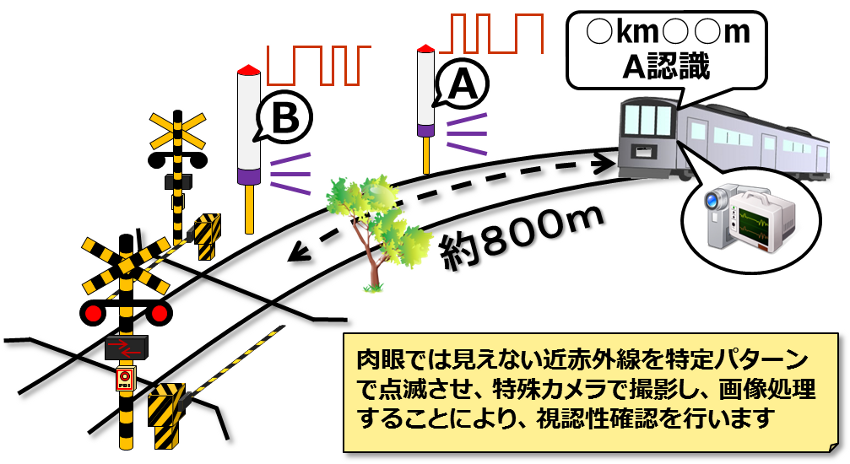

特殊信号発光機は、800m以上の距離から信号現示の確認ができることと定められています。しかし、通常時は滅灯している設備であるため、支障物によって見通しが遮られていても検査を行うまでその異常に気付き難いという問題がありました。また、検査の際には、発光させて目視により確認する必要があり、列車運行に影響を与えずに検査を行うことが難しいという課題がありました。本システムは、不可視光である近赤外線と画像処理技術を応用することで列車運行を支障せず、かつ効率的に検査を行える新しい視認性確認システムです。（図１）
注）ここでの「視認性確認」とは規定された距離において特殊信号発光機が見通せているか否かを指します。
２．特徴
- 現行の特殊信号発光機の支持柱に設置できます
- 現行のケーブル（１ペア）のまま構築可能です
- 視認性の検査時に赤色発光しないため列車運行を支障しません
- １回の走行で線区全体の検査を効率よく実施できます
- 検査ログとして映像が残るため検査NG時の状況把握が容易です
- 視認距離から通過するまでの連続した検査データが取得できます
- 客観的な視認性の評価ができます
３．用途

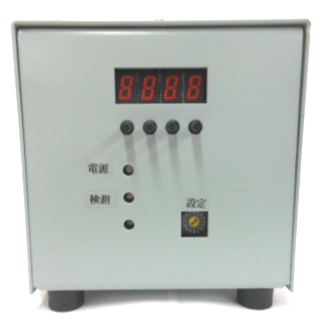

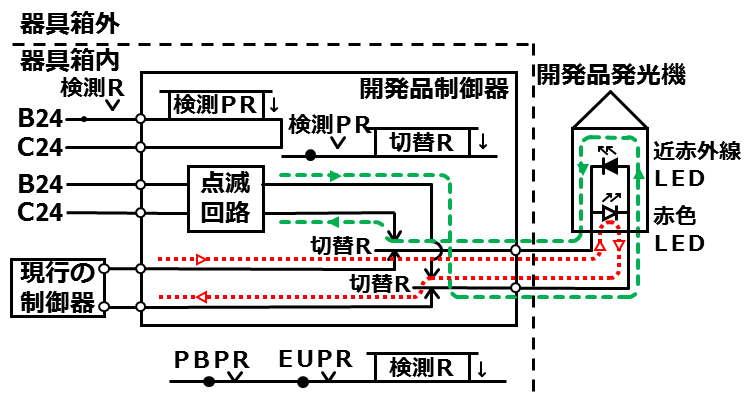

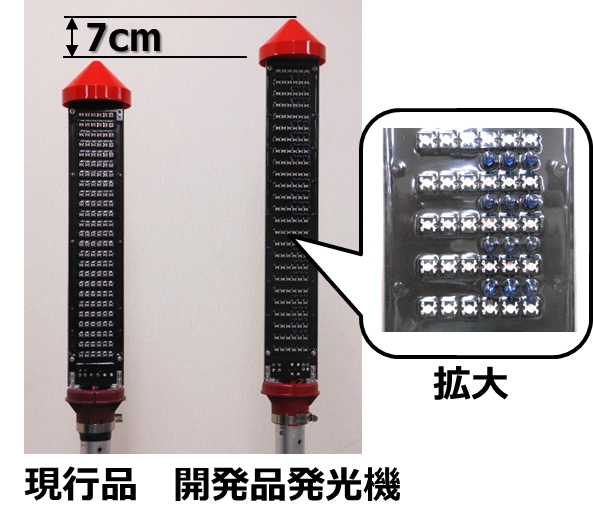

施工については、発光機側で現行の発光機を開発品の発光機に取替えます。配線は現行と同等に配線します。器具箱側では、現行の制御器と発光機の間に開発品の制御器を挿入します。開発品の制御器の内部にある切替リレーによって赤色と近赤外線が切替制御されます。（図２～図４）

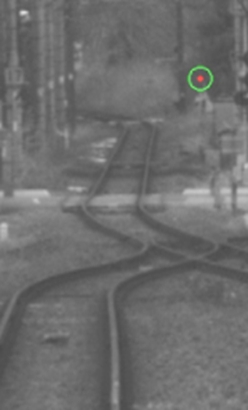

検知結果として映像が取得されますので、検査結果がＮＧとなった場合でも、どのような遮蔽物によるものか、発光機が正しい方向を向いているのかなど、対策の検討に役立ちます。（図５）
特許第4925987号、特許第5162485号、特許第6246688号、特許第6246695号、特許第6378107号、特許第6302854号、特許第6490447号、特許第6731720号
