超促進耐候性試験装置

電磁システム研究室

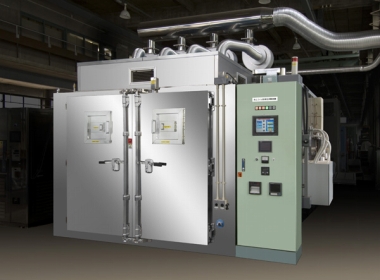

長期屋外使用が前提となる磁気浮上式鉄道用地上コイルの耐久性を評価する試験装置で、大型恒温槽の中で環境負荷、機械的負荷、電気的負荷を任意に組み合わせることができ、製品のニーズに合った耐久性評価が可能です。

特徴・諸元

各負荷をプログラム制御により、単独または複合的に加えることができ、実使用を想定した等価的な耐久性検証が可能です。

主要諸元

 環境負荷
  温度変化  ー30~90℃
  降雨(散水)  150mm/m2h
 機械負荷
  最大荷重  ±20tf
  加振周波数  0~20Hz
 電気的負荷
  商用周波課電
   出力電圧  0~100kV
   連続定格  20kVA
  高周波課電
   出力電圧  0~20kV
   周波数  100~1000Hz
   連続定格  40kVA
  高調波重畳課電
   基本波成分  50Hz  0~30kV
   高調波成分  1000Hz  0~20kV
