直流高圧機器試験装置

き電研究室

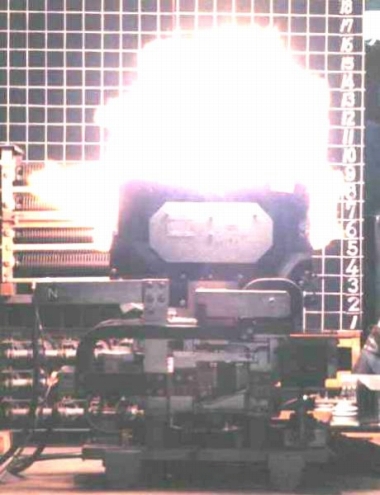

直流1.5kV回路の変電所用や車両用の高速度遮断器の性能試験や絶縁物の絶縁性能試験ができます。

特徴・諸元

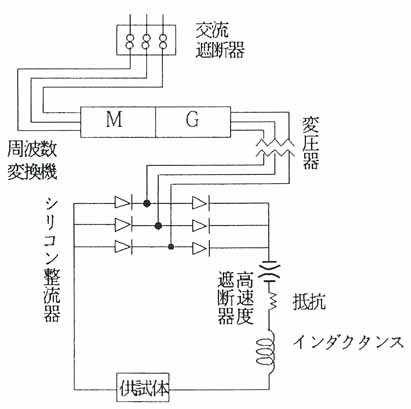

試験にあたっては直流変換装置の交流側にある周波数変換機(FC)を回転させておき、試験開始時にFCの電源側を開放してから、直流側で短絡試験を行うので電源への影響はありません。

主要諸元

 主な性能  電圧 直流1.5kV、推定短絡電流50kA
 周波数変換装置



 50Hz商用周波から60Hz商用周波に変換
 電動機 6.6kV   4000kW
 発電機 6.6kV   連続3000kVA
            短絡15000kVA
 直流電源発生装置




 交流6kVから直流1.5kVに変換する。
 整流器       6000kW×2台
 直流高速度遮断器  3台
 可変抵抗      0~2.13Ω
 可変インダクタンス 0~22mH
