線条・金具振動試験機(小型)

集電管理研究室

電車線用線条(特にトロリ線)の疲労試験や、電車線金具の振動耐久試験を行う試験機です。

特徴・諸元

◎線条供試体に張力を加えながら疲労試験を行うことができます。

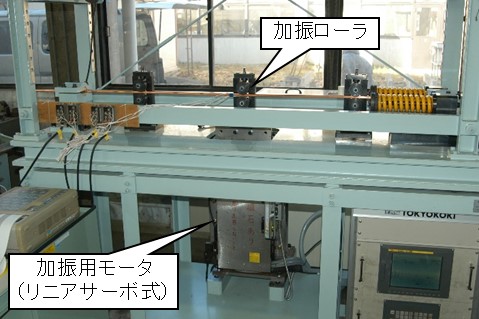

◎加振用モータに数値制御工作機械用リニアサーボモータを適用しており、次のメリットがあります。

 ・加振波形データをCSVファイルで入力でき、簡易に任意波形での加振が行えます。
 ・油圧サーボ式試験機で必要となる作動油交換が不要です。

主要諸元

 最大加振変位  ±50mm
 最大加振力  6000N
 連続定格加振力  2400N
 加振波形  正弦波、三角波、任意波形
 加振周波数  最大20Hz
 線条供試体張力  最大30kN
