線条／金具振動試験機（大型）
集電管理研究室

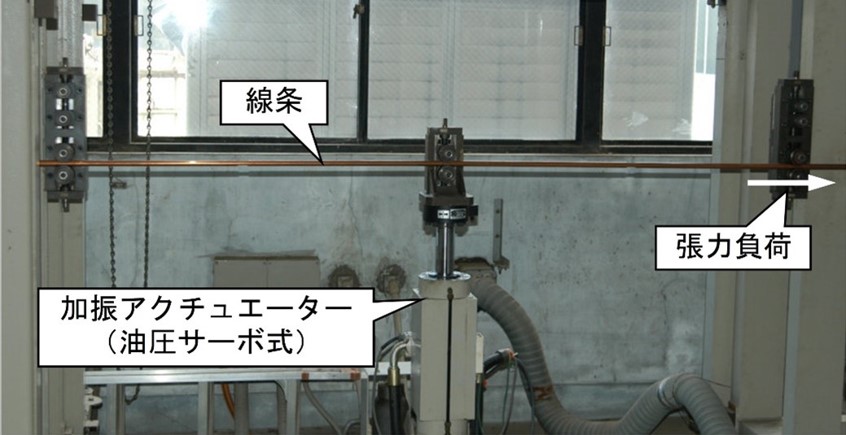

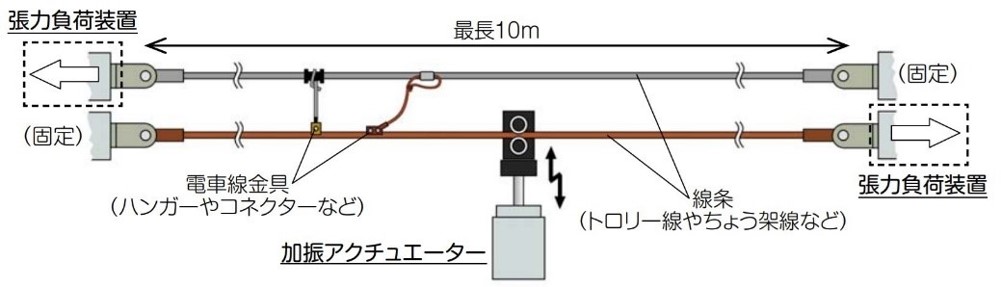

本試験機は、実際の電車線と同じく水平方向に線条を取り付け、試験機中央のアクチュエーターで線条を鉛直方向に加振する試験機です。本試験機には最長10mの線条を取り付けることが可能です。また、最大3本の線条に対して張力を負荷できるので、架線構成を模擬した状態での試験を実施することができます。加振波形は、正弦波の他に任意波形を入力できるので、電車線に実際に発生している振動状況を考慮した試験も実施できます。
主要諸元
線条長さ ：2～10m
線条本数 ：最大 3本
線条張力 ：1本当たり最大 30kN、複数本合計で 60kN
加振振幅 ：最大 ±100mm
加振周波数：最大 10Hz
