空気抵抗を利用した減速装置の開発
１．はじめに
車体外側に空気の抵抗となる板（空気抵抗板）を出し、増加した空気抵抗によって列車を直接減速させる装置を、空力ブレーキ装置または空気抵抗増加装置とよびます。
これまでに営業車で採用された例は国内外でありませんが、車輪を使った通常のブレーキ装置と比べて、高速走行時や雨・雪などのときも安定して減速できる利点があります。また、装置を軽量・コンパクトに作りやすいことや、列車の速度が高いほど強い力が得られること、さらには動力や制御が基本的に不要なことなども利点となります。

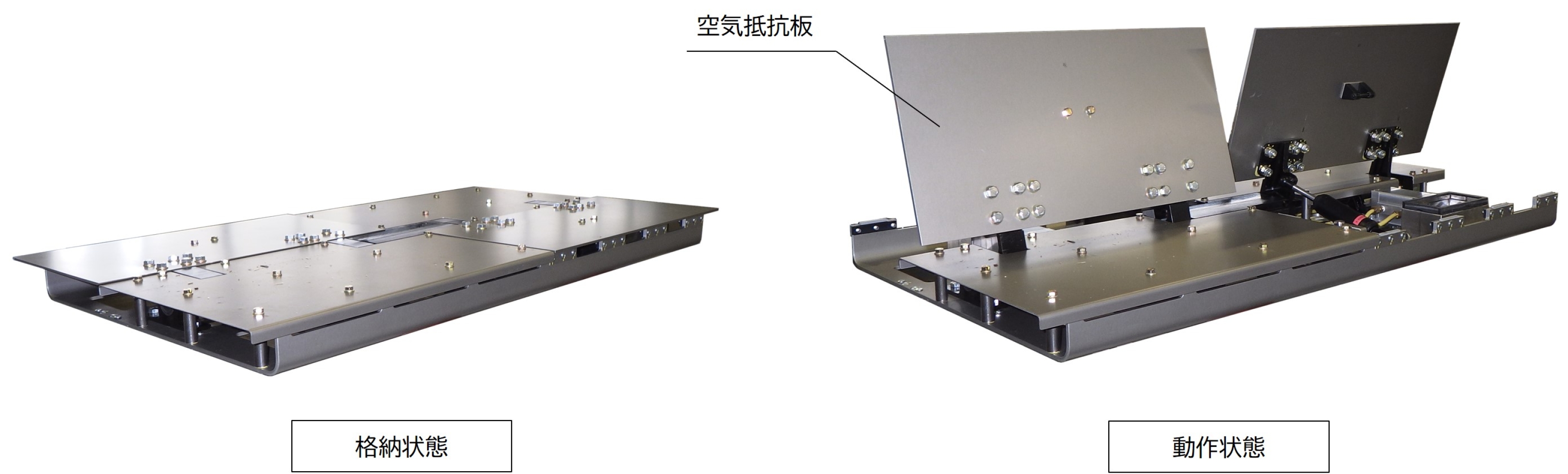

本研究では新幹線の試験車向けに新しい空力ブレーキ装置を開発しました（図１）。
２．小型の空力ブレーキ装置
空力ブレーキ装置は緊急時しか使わないため、信頼性や保守性など一般的な要求のほか、装置の小型化を主眼に開発しました。

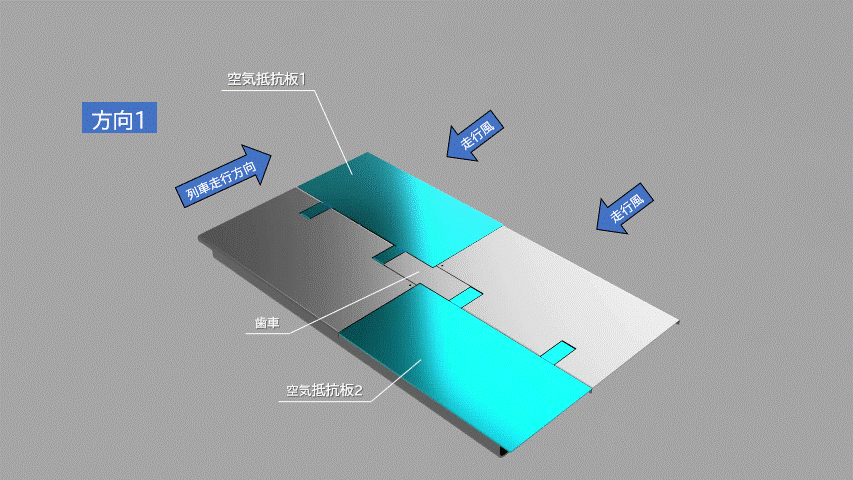

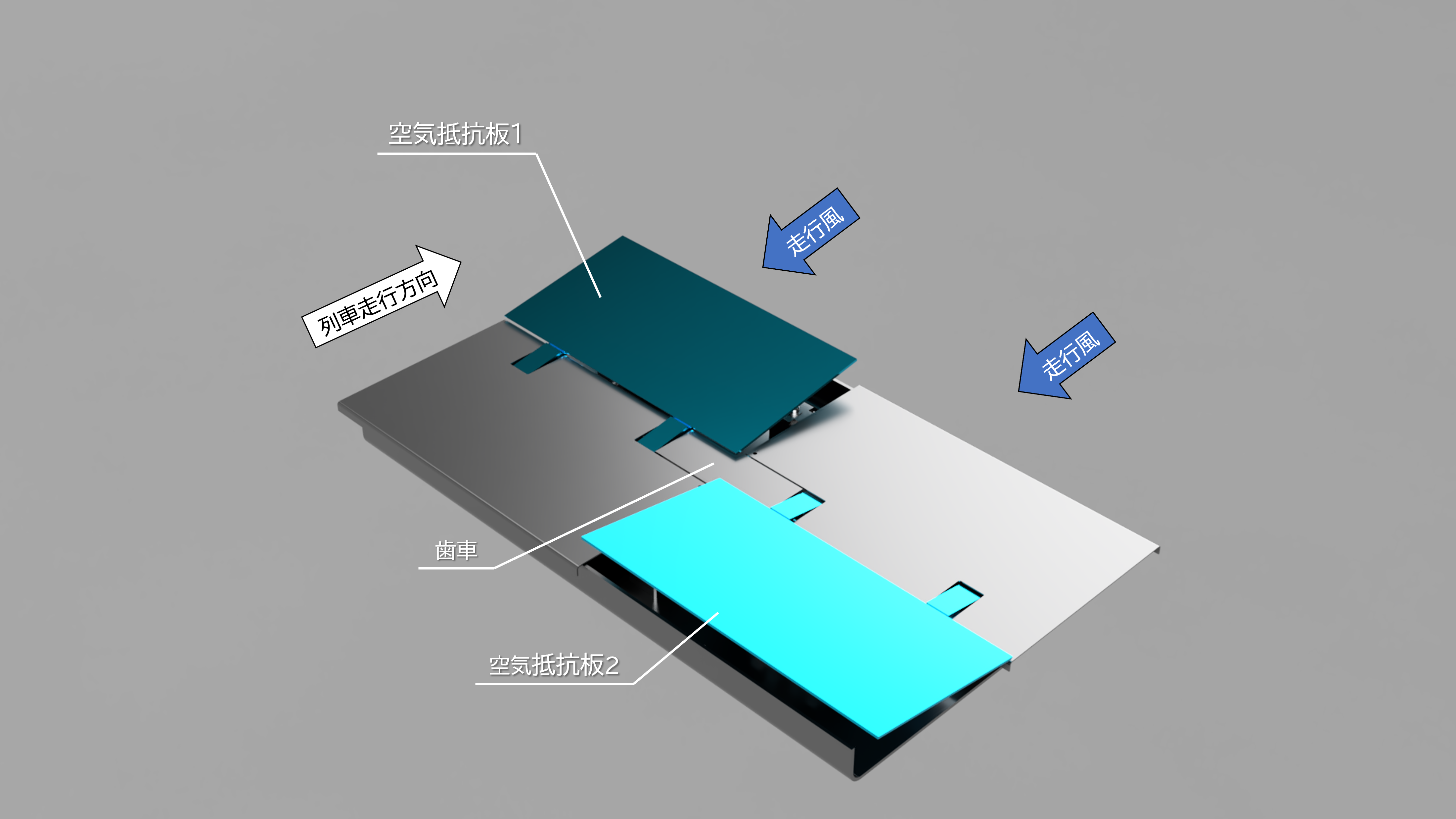

特長的な空気抵抗板の動作機構を図２に示します。内蔵した小型のエアシリンダーで空気抵抗板をわずかに開くと（約4°）、抵抗板1には走行による風圧で開こうとする回転力が働き、抵抗板２には風圧で閉じようとする回転力が働きます。このとき、抵抗板の迎え角から抵抗板1の回転力が抵抗板2よりも大きいため、2枚の抵抗板の回転軸を歯車で接続すると2枚の抵抗板を開く動作力が得られます。抵抗板の迎え角が増してほぼ垂直になると、2枚の抵抗板の回転力はほぼ釣り合って、その状態が保持されます。列車の停止後は小型のエアシリンダーを逆方向に動かすことで、抵抗板の格納が行われます。装置は上面から見て点対称に構成されているので、列車の走行方向が反転した場合も、制御の切り替えなどは行わずに、同じ原理で動作することができます。
走行風を利用したこのような動作機構を用いることで、大きな動力源が不要となり、装置の厚さはわずか65mmに抑えられました。

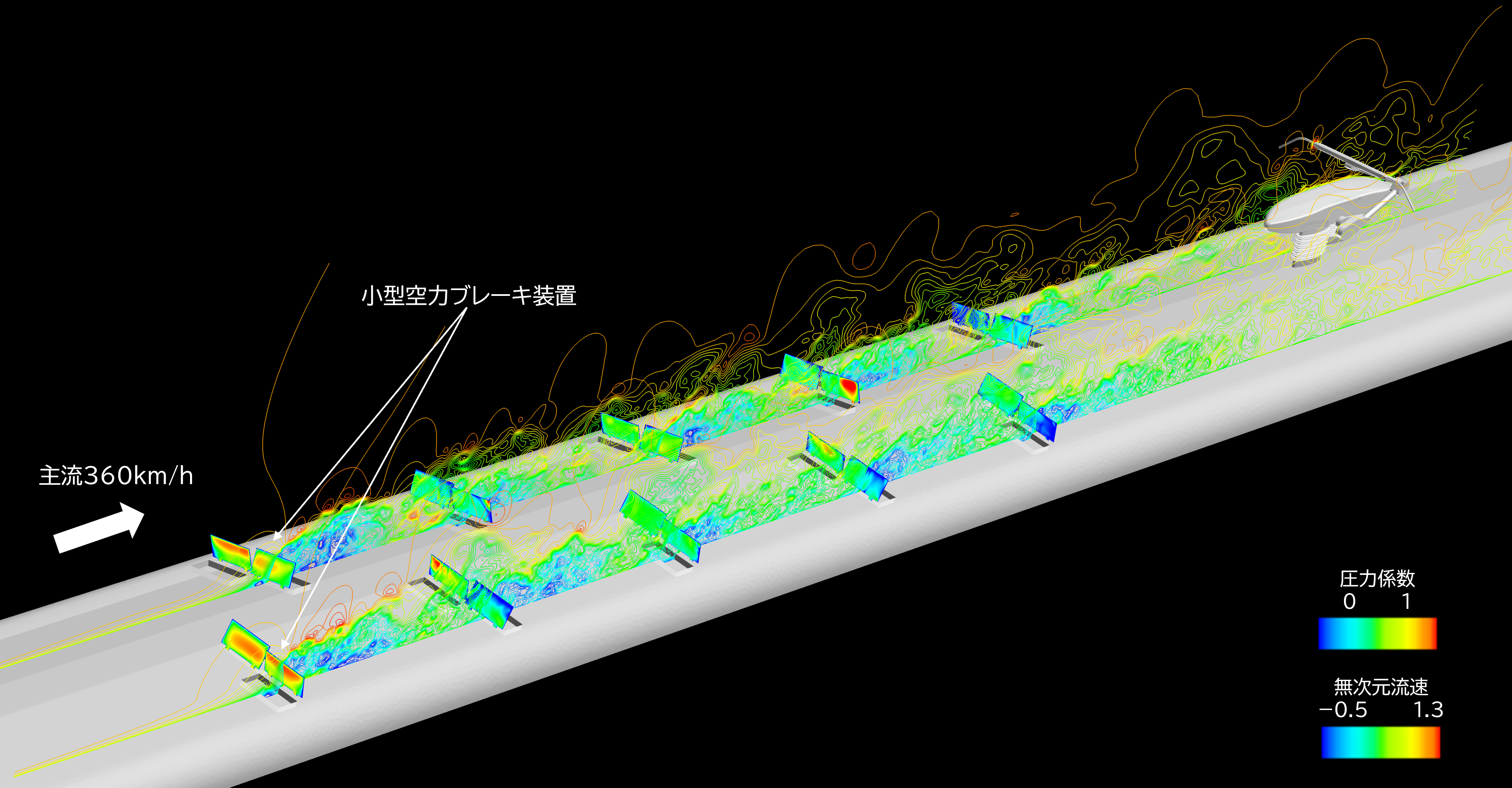

また、小型の空力ブレーキ装置を車両全体に分散して適切に配置することで、大型の空気抵抗板を１車両１か所に設置する場合と比較して、1.5倍から2倍の力を得られることがわかりました（図３）。
３．開発品の検証

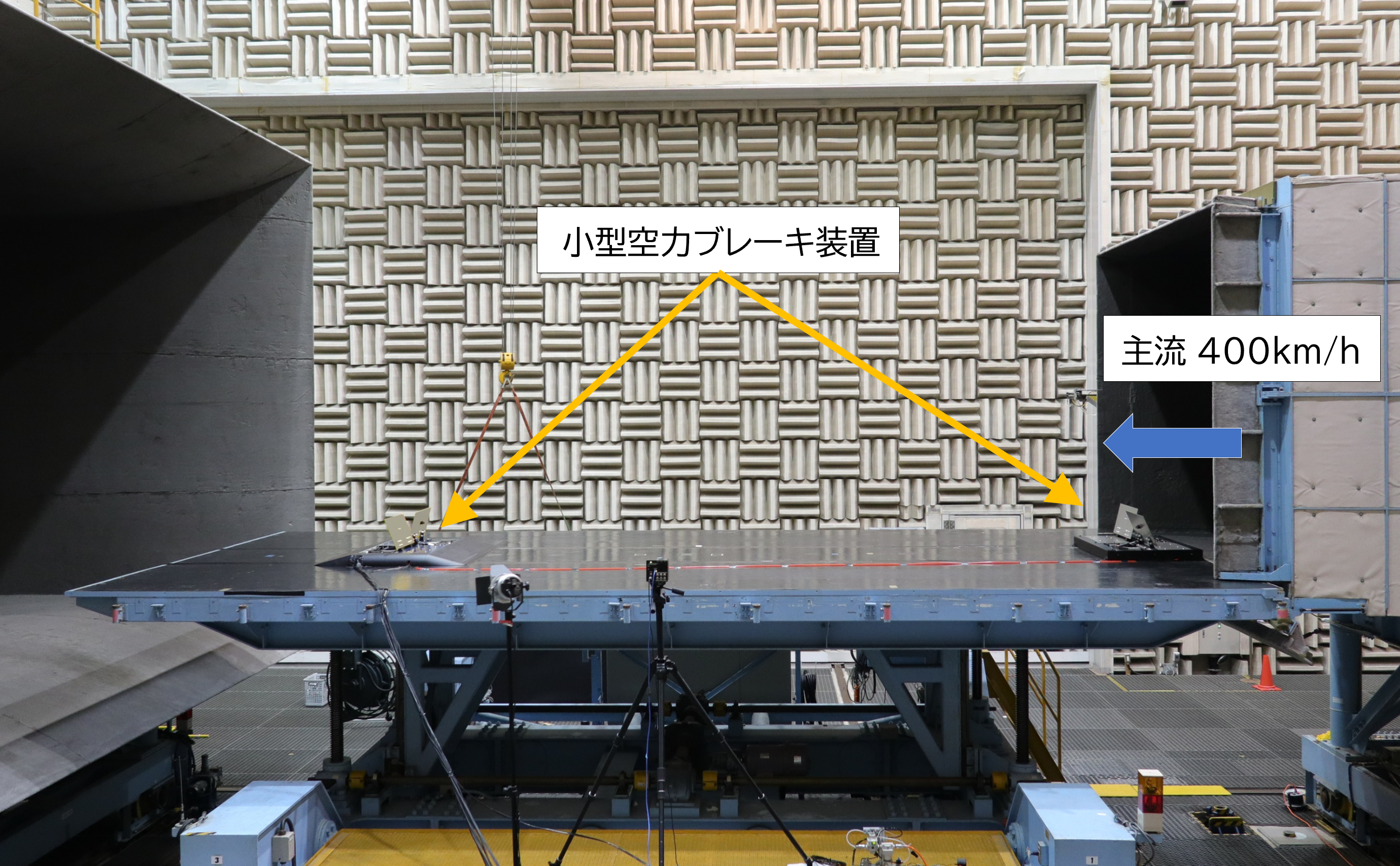

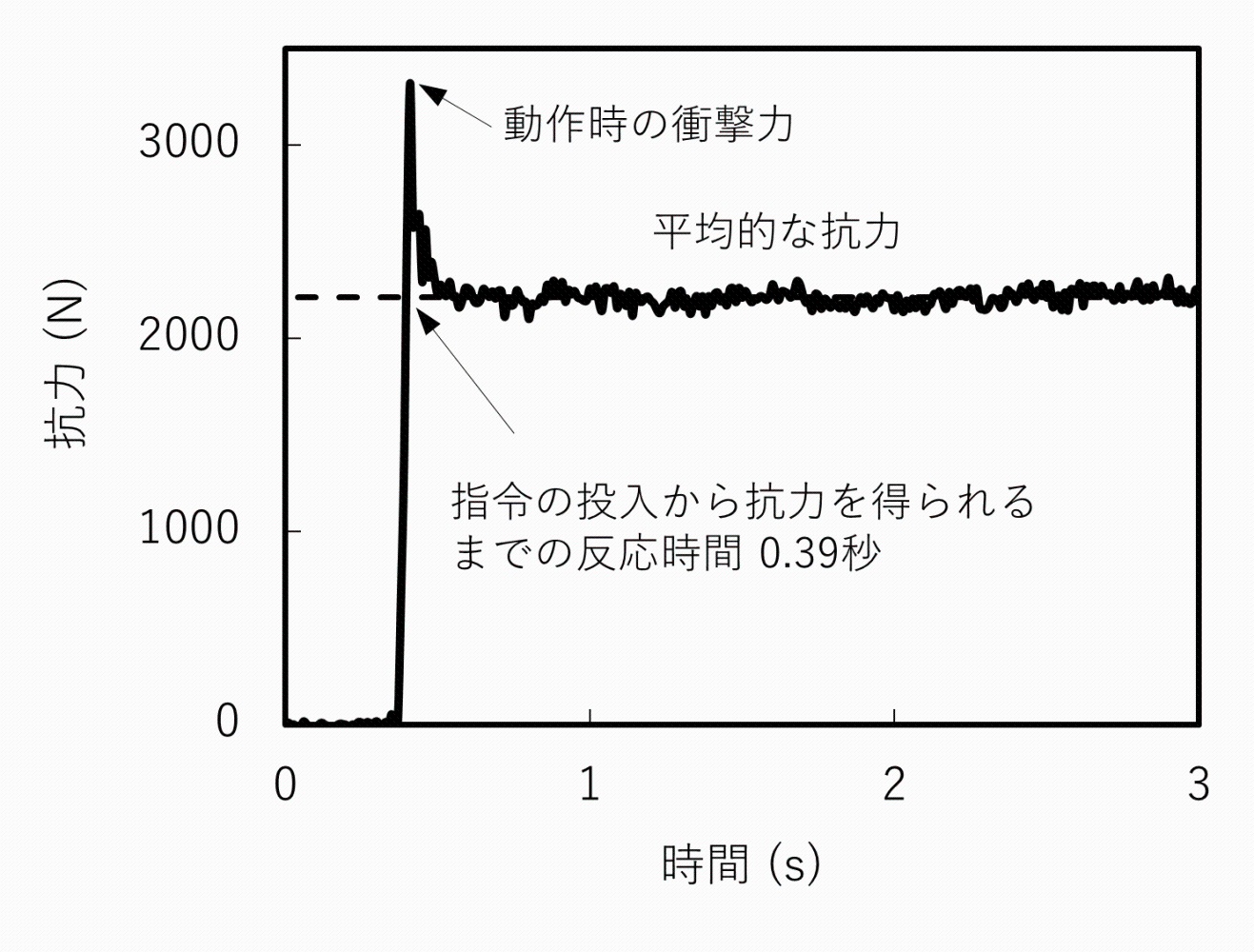

開発した小型空力ブレーキ装置を風洞実験で動作させた例を図４、図５に示します。試験風速は400 km/hです。動作指令の投入から0.39後には、速やかに抵抗板が展開して、安定した抗力が正常に得られています。
本実験によって、平均的な抗力の大きさだけではなく、抵抗板が動作するときに生じる衝撃力の大きさや、動作時間などを把握しました。
４．おわりに
ここで紹介した小型空力ブレーキ装置は、JR東日本による改良が加えられ、新幹線試験車E956形に複数台が搭載されています。実車を使った走行試験からは貴重なデータが得られており、次世代の高速鉄道の安全性向上につながるものと期待されます。
参考文献
- 高見創：空気抵抗を利用して高速列車を減速する、RRR、Vol.77、No.10、2020
- 高見創：小型軽量な高速鉄道用空力ブレーキの開発、日本機械学会論文集、Vol.86、No.881、pp.5-10、2022（※）
- 浅野浩二：次世代新幹線の実現に向けて－これまでの研究開発と新幹線高速試験電車「ALFA-X」の製作－, JREA, Vol.62, No.5, pp.4-7, 2019
