ディスクブレーキ試験機

ブレーキシステム研究室

実走行と同等の条件で試験が可能な試験機で、低速試験ユニット、高速試験ユニットを有しています。

特徴・諸元

高速新幹線に用いるブレーキ想定をしています。非常パターンや常用パターンによる停止ブレーキ試験に加えて、下り勾配を模擬した抑速ブレーキ試験や一定の時間サイクルで停止を繰り返す試験が可能です。また、高速試験ユニットは低速試験ユニットよりも回転数を高く（2.5倍）設定しており、従来より回転数が高いディスクブレーキや高速摺動材などの試験が可能です。

主要諸元

 試験最高速度  486km/h（φ860mm車輪換算）
 最高回転数
 		  3000rpm（低速試験ユニット）
 7500rpm（高速試験ユニット）
 最大試験ディスク径
 		  φ780mm（低速試験ユニット）
 φ500mm（高速試験ユニット）
 直流電動機出力  132kW

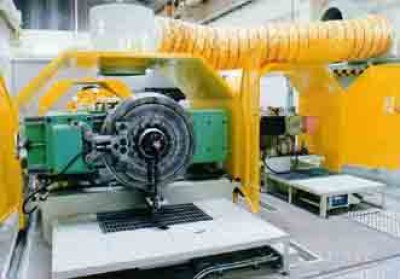

試験機の外観（低速試験ユニット、高速試験ユニット）
