車両構体の構造最適化手法
計算力学研究室
車両構体の強度向上および軽量化を行うため、1車両モデルをもとに構造最適化手法の構築を行いました。
特徴・諸元
1.はじめに
車両構体の強度に関する構造最適化手法を構築するため、構体の高負荷領域に着目し、部分領域の構体構造モデルによる最適化手法を検討しています。最適化における応力解析では損傷力学概念を適用して車体溶接部や構体の損傷評価を含めた本手法を開発しました。
2.1車両モデルによる構造最適化

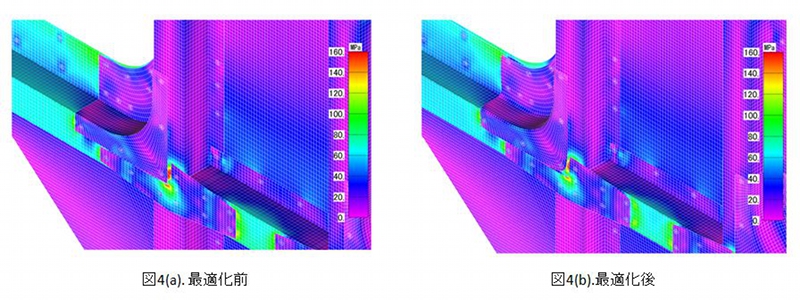

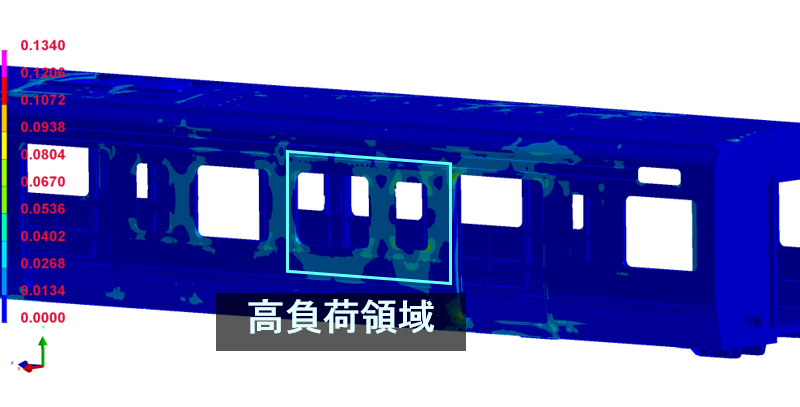

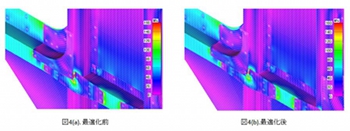

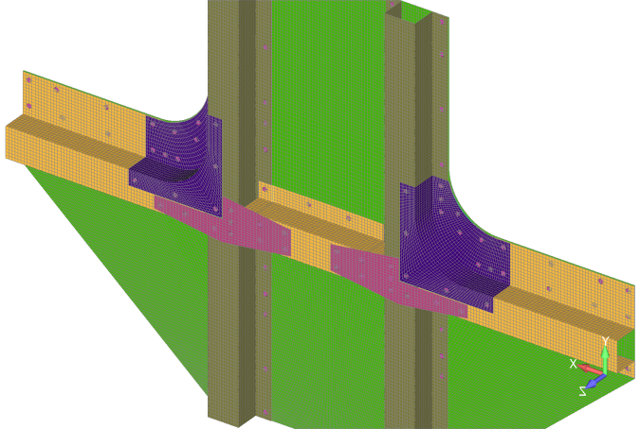

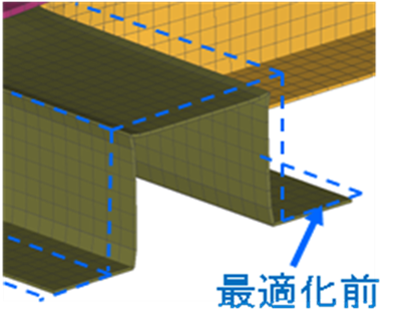

本手法では1車両モデルの応力解析より構体の高負荷領域を評価します(図1)。この領域のより精緻なモデル化(図2)を行い、構造最適化を行います。ここでは、制約条件を質量、目的関数を応力として、高強度で軽量化された構造を検討しました(図3)。骨組や継ぎ手の形状を最適化することにより、図4(b)のように高応力部の発生応力が低減されます。最適化された部分構体モデルを1車両全体に適用することにより、車両構体全体として強度向上および軽量化が可能です。
