レール締結装置３軸疲労試験機
軌道構造研究室
レール締結装置の性能を評価するための試験機です。実軌道上で想定される列車荷重を載荷することで、レール締結装置のばね特性や疲労耐久性を評価できます。
ＪＲ各社で使用されているレール締結装置の多くは、本試験機または同形式の試験機により性能照査が実施され、必要な性能を満足することが確認されています。
特徴・諸元

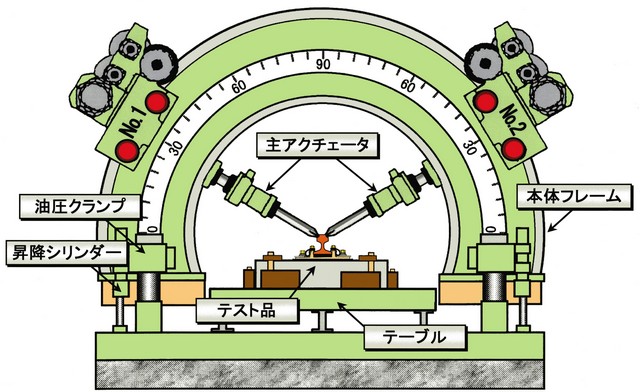

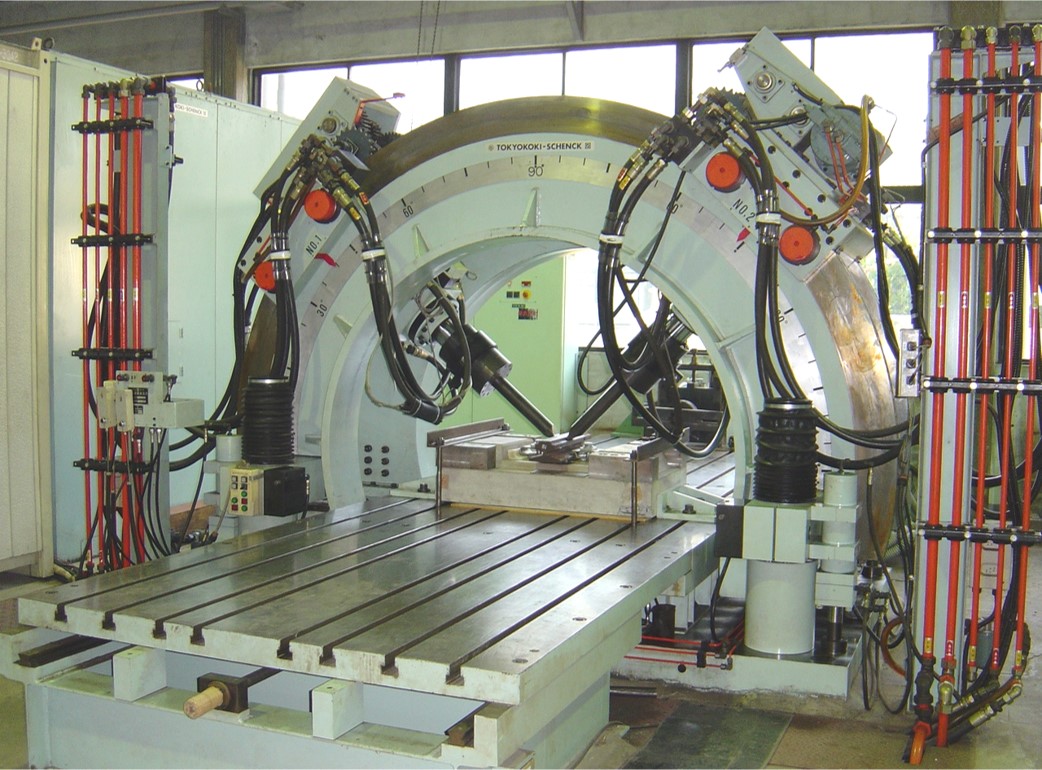

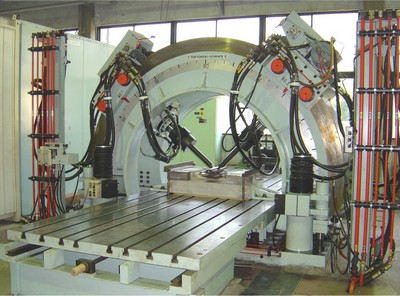

３基のアクチュエータ（油圧載荷装置）を有し、レールに対して３方向から載荷できます。

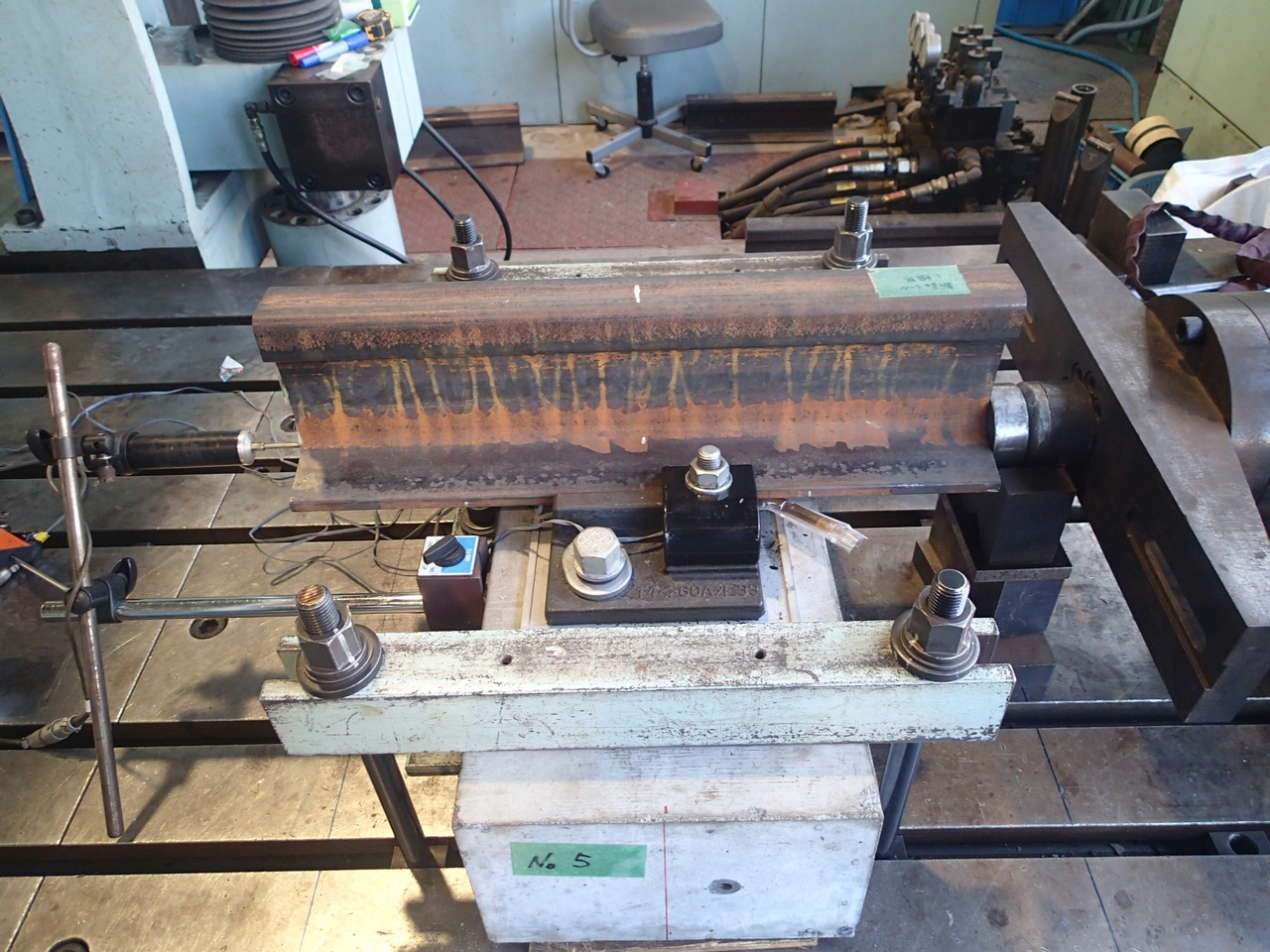

レール締結装置の安全性の照査において、車両条件や軌道条件に対応して定まる設計作用を適用した静的・動的な二方向載荷試験を実施する際に使用します。また、レール長手方向に載荷可能なアクチュエータにより、レールのふく進抵抗力を測定することも可能です。

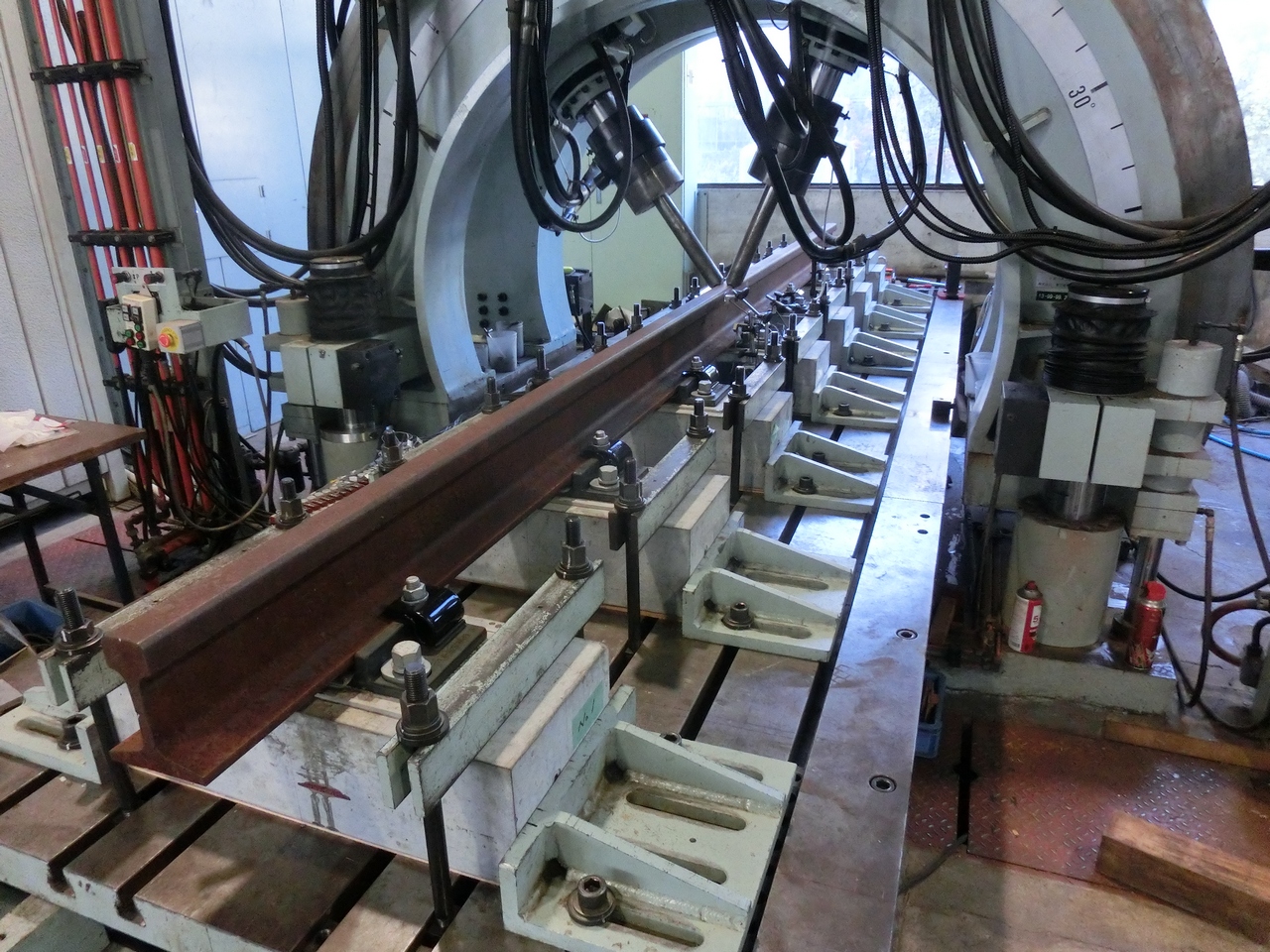

なお、同様の構成の試験機に「レール締結装置４軸疲労試験機」がありますが、当該試験機は一組のレール締結装置に加えて複数のレール締結装置を設置した状態（軌きょう）での試験が実施可能な構成となっています。
主要諸元
【斜角載荷アクチュエータ】２基
移動角度：±90°（２基とも）
最大荷重：静的±200kN 動的±160kN
最大振幅：±20mm
載荷周波数：0～20Hz
【水平負荷アクチュエータ】１基
最大荷重：±100kN
最大振幅：±20mm
載荷周波数：0～20Hz
