レール溶接部曲げ疲労試験装置
レールメンテナンス研究室

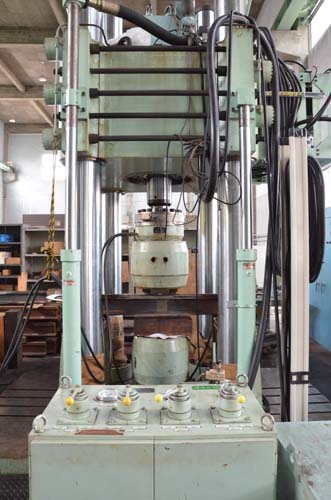

電気油圧式の疲労試験装置であり、現在は、実物レール溶接部の片振り曲げ疲労試験機として使用しています。
特徴・概要
最大動的荷重750kNの能力を有するため、各種レールサイズおよび各種溶接種別の継手あるいはレール母材に対する曲げ疲労試験が可能です。200万回疲労強度の確認をはじめ、S-N線図を求めるために必要な荷重範囲での試験が実施できます。
主要諸元
| 載荷荷重 | 0～750kN |
| 動的ピストンストローク | 5mm |
| 繰り返し速度 | 5Hz（0～500kN載荷時） |
