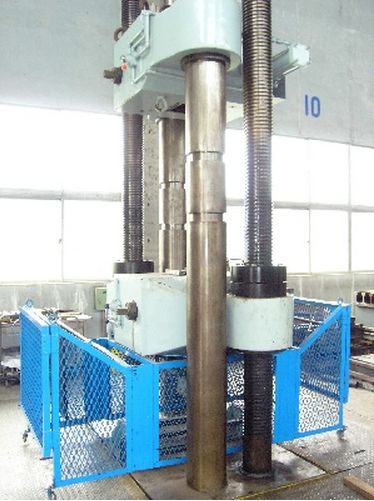

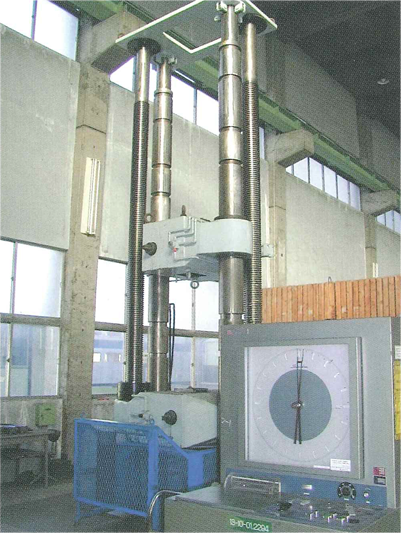

アムスラー型5,000kN万能材料試験装置
レールメンテナンス研究室
金属材料及びその他各種材料の被試験体に曲げ荷重を加え、曲げに対する抵抗力を測定する試験機です。また、上下のクロスヘッドを用いることで被試験体に引張り及び圧縮荷重が加えられ、引張り・圧縮試験も行なうことができます。
主な用途として、レール溶接部の曲げ破断試験に用いられており、溶接部を中心に試験体を1mの支点間距離で支え、中央集中荷重によって破断させ、荷重とたわみ量を測定しています。
特徴・諸元
最大5000kNの載荷能力を有しています。
主要諸元
最大荷重 | 5000kN |
負荷速度 | 0~50mm/min |
クロスヘッド昇降速度 | 350mm/min |
つかみ具間距離(引張り試験) | Max4000mm |
圧盤間距離(圧縮試験) | Max3650mm |
