500kN構造物疲労試験装置

コンクリート構造研究室

鉄筋コンクリートはり・鋼製はりなどの構造部材や、鉄筋などの構造材料の静的特性試験および疲労試験を行うことができます。

特徴・諸元

・パソコンによる自動運転により、高精度な載荷制御が可能です。
・載荷冶具の交換により、部材から材料まで幅広い供試体に適用可能です。

主要諸元

 主アクチュエーター  1基
 最大荷重  ±500kN
 最大変位  ±100mm
 載荷方式　  荷重制御、変位制御
 波形  sin波、矩形波、三角波
 周波数  0～200Hz

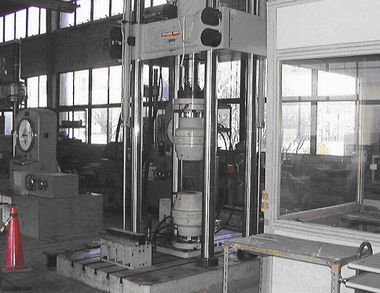

試験装置の外観
