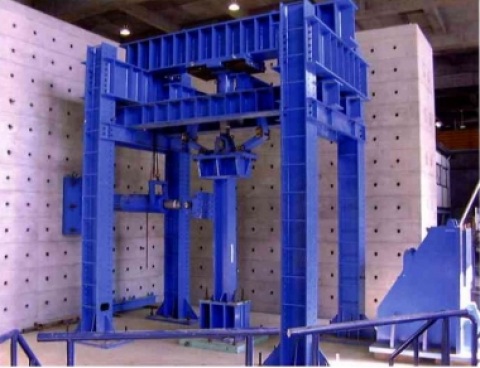

2軸交番載荷試験装置
コンクリート構造研究室
鉄筋コンクリート柱や鋼製柱など、構造部材の静的交番(繰り返し)載荷試験を行うことができます。
特徴・諸元
反力床と一体となった2面の反力壁を備えており、試験体に2方向の水平力と軸力を同時に載荷するといった、広範囲な実験も可能です。
主要諸元
加力装置 | 油圧ジャッキ(主・副2基) |
最大荷重 | ±2000kN(1基あたり) |
最大変位 | ±250mm(主ジャッキ)、±200mm(副ジャッキ) |
反力設備 |
PC反力壁(2面)、鋼製反力フレームおよびPC反力床 幅×高×厚=6.7(9.0)×6.5×2.0(m)(PC反力壁) 縦×横×高=8.7×11.0×2.0(m)(PC反力床) 縦×横×高=8.7×11.0×2.0(m)(鋼製反力フレーム柱梁芯間最大スパン) |
