地盤材料の中空ねじりせん断試験機

基礎・土構造研究室

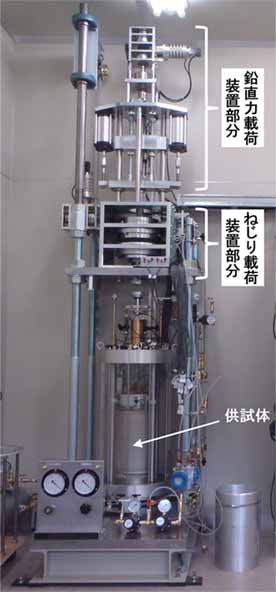

中空円筒形状の供試体を鉛直方向に載荷しながら、水平方向に一方向あるいは繰返しのねじり載荷を行うものであり、地盤材料の強度・変形特性の把握を行います。供試体は内径120mm、外径200mm、高さ300mmであり、粒径が比較的大きな材料も取り扱うことができます。また、載荷とともに変化する材料の剛性を評価可能なPS検層装置を兼ね備えています。

特徴・諸元

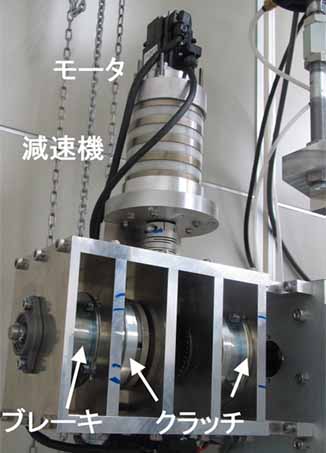

載荷装置は鉛直力載荷部分とねじり載荷部分から成り、低速度かつ大きな応力・トルク範囲での載荷が可能となっています。

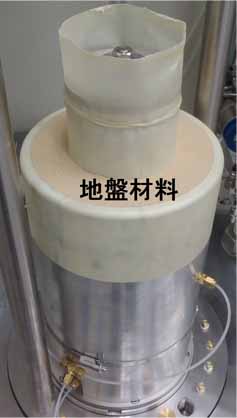

供試体は内径120mm、外径200mm、高さ300mmであり、粒径が比較的大きな材料も取り扱うことができます。

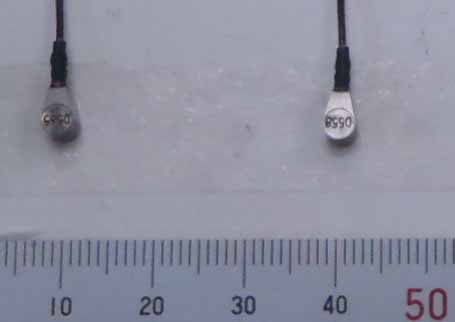

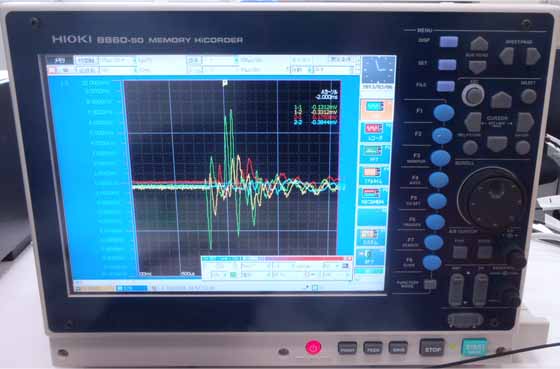

載荷とともに変化する材料の剛性を評価可能なPS検層装置を併せて製作しました。

主要諸元

鉛直力載荷装置部分
ひずみ制御方式	載荷容量8kN、ストローク80mm 軸ひずみ速度0.0006～0.6%%/min
応力制御方式	載荷容量3kN、ストローク70mm
ねじり載荷装置部分
最大トルク150N･m
せん断ひずみ速度0.0004～0.4%%/min
