大型構造物疲労試験装置

鋼・複合構造研究室

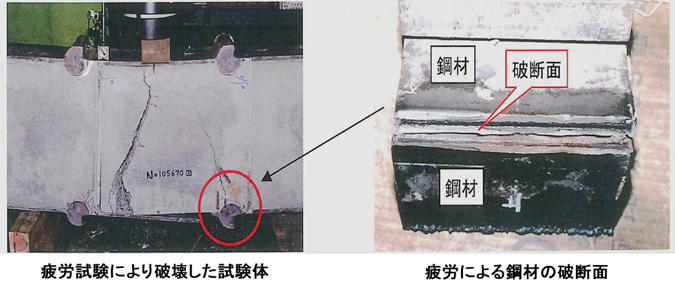

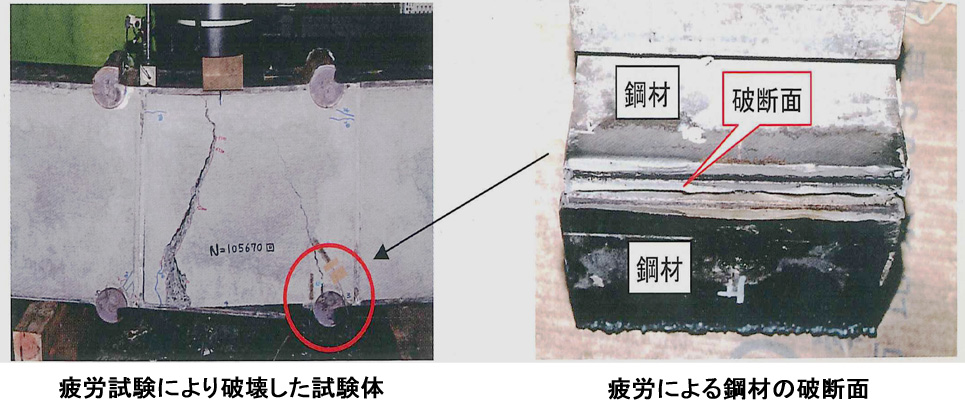

本試験装置は、橋梁や高架橋を構成する鋼部材やコンクリート部材などの疲労試験（繰返し載荷試験）を行い、それらの疲労耐力を求めるものです。試験体への繰返し荷重は２基のアクチュエータにより加えることができ、プログラムされた荷重波形を用いることができます。また、荷重を静的に載荷することも可能です。

特徴・諸元

本試験装置は、２基のアクチュエータ（電子制御油圧サーボ式）と鋼製の反力フレームとで構成されています。載荷できる試験体の最大寸法は、幅2m×長さ約10m（支点間8.5m）×高さ1.4mです。アクチュエータの最大載荷能力は下記諸元のとおりですが、荷重波形は正弦波、矩形波、三角波のほか、プログラムした任意形状の波形を用いることもできます。

主要諸元

装置の寸法 幅2m×長さ11m×高さ5.5m
アクチュエータ
   最大加振力
　最大変位
　最大速度
　周波数範囲		 2基（以下の諸元は1台当たりの載荷性能）
＋500kN（圧縮）、－250kN（引張）
±100mm
±25cm/s
DC～20Hz
測定システム 80チャンネルの動ひずみアンプ、A/D変換装置を備え、測定データはパソコンに収録します。載荷荷重や試験体の変位やひずみの連続収録、任意設定載荷数間隔による自動測定収録が可能です。

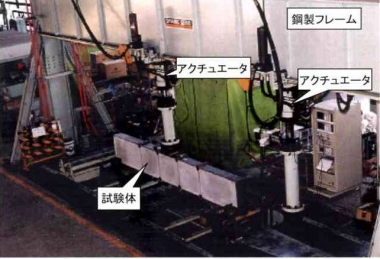

大型構造物疲労試験装置外観
