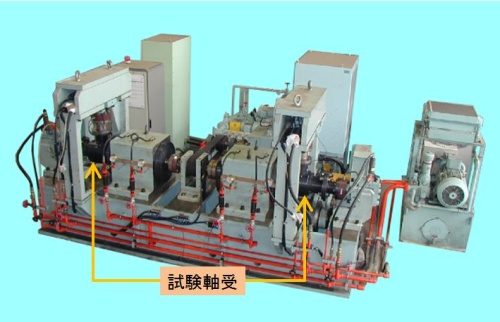

車軸軸受耐久試験装置
潤滑材料研究室
鉄道車両用車軸軸受の性能および耐久試験を行うことができます。本試験装置では、様々な使用条件に対応した試験ができ、社団法人日本鉄道車輌工業会規格「JRIS J 0455:鉄道車両-車軸軸受の性能試験方法」に定められた試験も行えます。
特徴・諸元
- 一定または変動荷重として、ラジアル荷重およびアキシアル荷重を負荷できます。
- 以下の項目をモニターできます。
軸回転数、ラジアル荷重、アキシアル荷重、軸受外輪温度、軸箱振動加速度

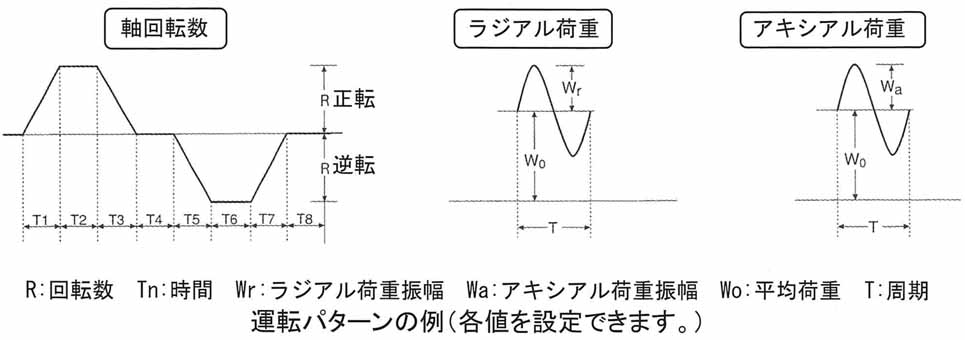

(主軸を加工することにより、軸受内輪や軸の温度も測定できます。) - 軸回転数や荷重負荷のパターンをプログラムし、自動運転ができます。
- 2個の軸受を同時に試験できます。(1個の軸受の試験も可能です。)
主要諸元
試験対象軸受内径 | φ120~130mm |
軸回転数 | 最大3000rpm |
ラジアル荷重 | 最大200kN(周波数:0~20Hz) |
アキシアル荷重 | 最大150kN(周波数:0~20Hz) |
