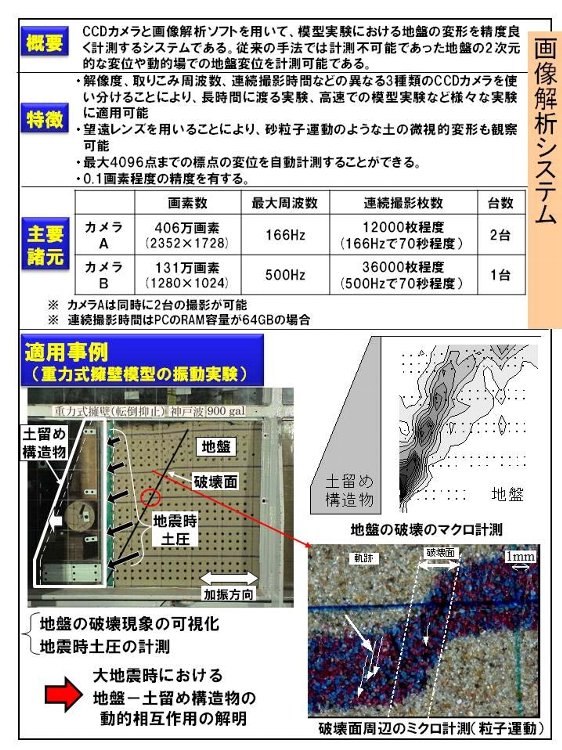

ホーム 研究開発 研究部紹介 構造物技術研究部 基礎・土構造研究室 画像解析システム 画像解析システム 本システムは、CCDカメラと画像解析ソフトを用いて、模型実験における地盤の変形を精度良く計測するシステムです。このシステムを導入することにより、従来の変位計測手法では計測不可能であった地盤の2次元的な変位や振動実験のような動的場での変位を計測することが可能となりました。 本システムには、以下の特徴があります。 3種類のCCDカメラを使い分けることによって模型実験の特徴に応じた変位計測が可能です。 望遠レンズを用いることにより、砂粒子運動のような土の微視的変形も観察できます。 図1 画像解析システムの概要 研究部 車両技術研究部 構造物技術研究部 電力技術研究部 軌道技術研究部 防災技術研究部 信号技術研究部 情報通信技術研究部 材料技術研究部 鉄道力学研究部 環境工学研究部 人間科学研究部 浮上式鉄道技術研究部 鉄道地震工学研究センター 選択してください 車両技術研究部 構造物技術研究部 電力技術研究部 軌道技術研究部 防災技術研究部 信号技術研究部 情報通信技術研究部 材料技術研究部 鉄道力学研究部 環境工学研究部 人間科学研究部 浮上式鉄道技術研究部 鉄道地震工学研究センター その他の関連コンテンツ 不飽和土の浸透・力学試験装置 大型三軸圧縮試験装置 中型振動台試験装置 画像解析システム 基礎構造物の動・静的載荷試験装置 大型振動試験装置 選択してください 不飽和土の浸透・力学試験装置 大型三軸圧縮試験装置 中型振動台試験装置 画像解析システム 基礎構造物の動・静的載荷試験装置 大型振動試験装置
