動電式振動試験装置

1.概要

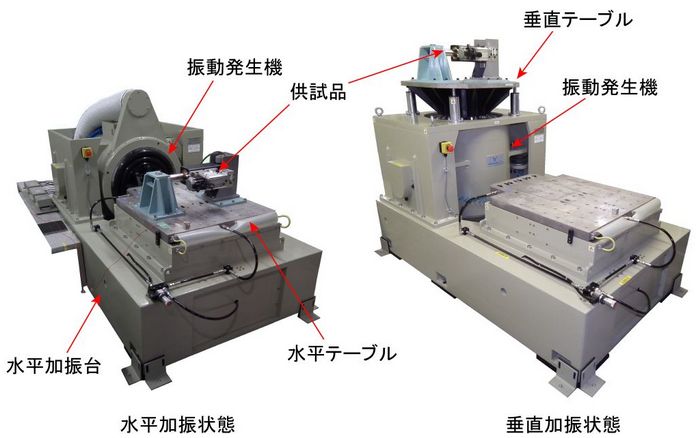

本試験装置は、動電式振動発生機および水平加振台から構成され、鉄道車両用品をはじめとする供試体を垂直方向あるいは水平方向に加振することができます。

2.特徴

  • JIS E4031:2013「鉄道車両用品−振動及び衝撃試験方法」に基づくランダム波加振による振動機能試験、振動耐久試験およびパルス波加振による衝撃試験を実施できます。
  • JIS E4031:2013附属書JAに基づく正弦波による一定振動数試験および振動数掃引試験を実施できます。
  • 任意の時系列波形に基づく加振試験を実施できます。
  • 垂直方向あるいは水平方向の加振試験が実施可能です。

3.仕様

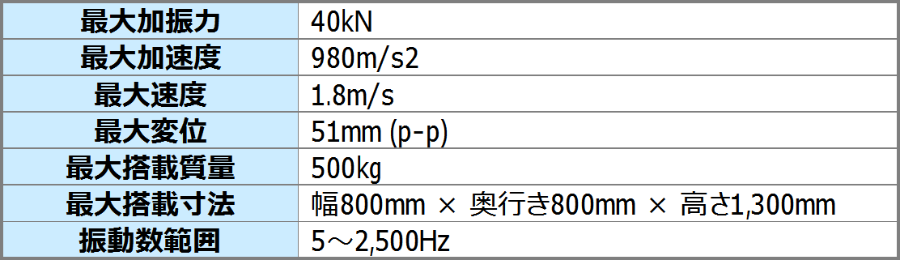

装置の仕様は表1をご参照下さい。
