ドラム式摩耗試験機

１．はじめに

コンクリートの摩耗特性を評価することを目的として、回転ドラム式摩耗試験機を製作しました。軌道力学研究室では、主にPCまくらぎに用いられるコンクリートの摩耗特性の検証に活用しています。

２．特徴

本試験機の特徴は以下の通りです。

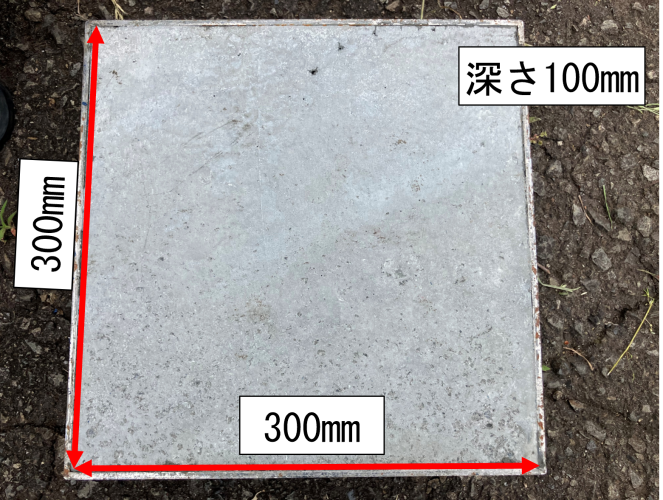

・コンクリート供試体の寸法は、縦300mm×横300mm×深さ100mmです（図１）。

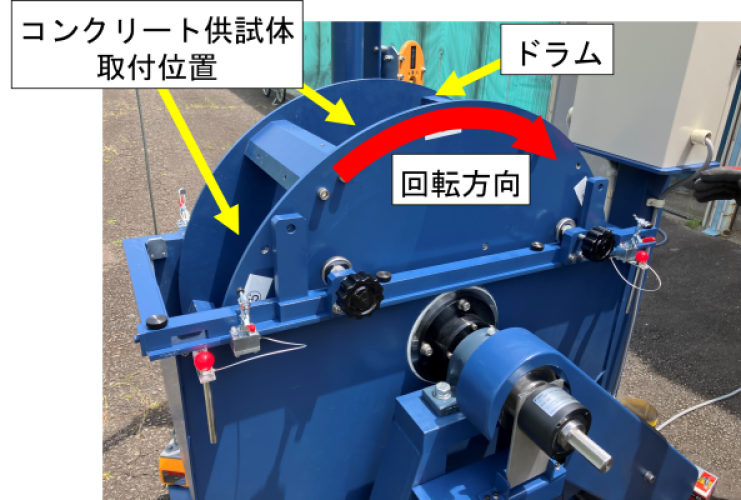

・コンクリート供試体の設置方法は、コンクリート供試体のコンクリートの打ち込み面をドラムの内側に向けて鋼製型枠ごと設置します（図２）。供試体の数は6体です。

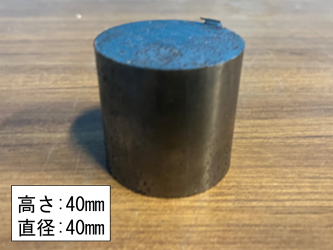

・摩耗材は任意の材料を使用可能です（軌道力学研究室では、SS400の鋼材（Φ40mm×高さ40mm程度）を用いることが多いです）（図３）。
・ドラムの回転速度は、最速で125rpmまで設定可能です。

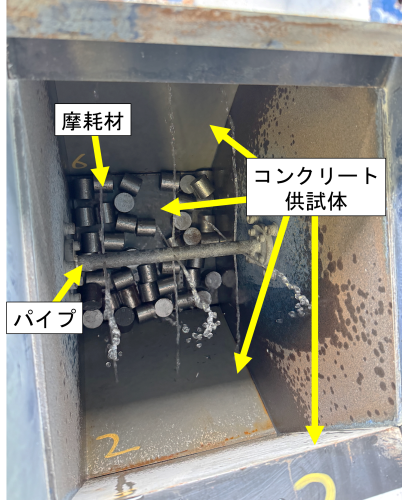

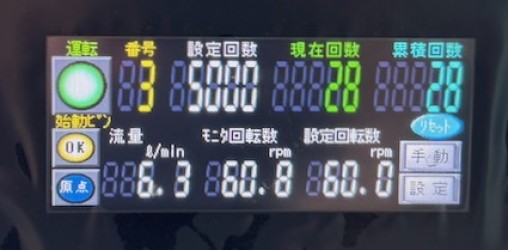

・ドラム中心に設けられたパイプより、注水しながら試験することが可能です。流量計も備えています（図４、図５）。
・水の逸散を防止するため、試験時には回転部を蓋で覆います（図６）。

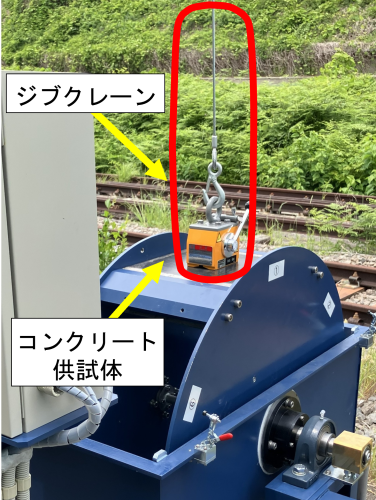

・コンクリート供試体の取り外しは、試験機に合わせて設けたジブクレーンを用いて行います（図７）。

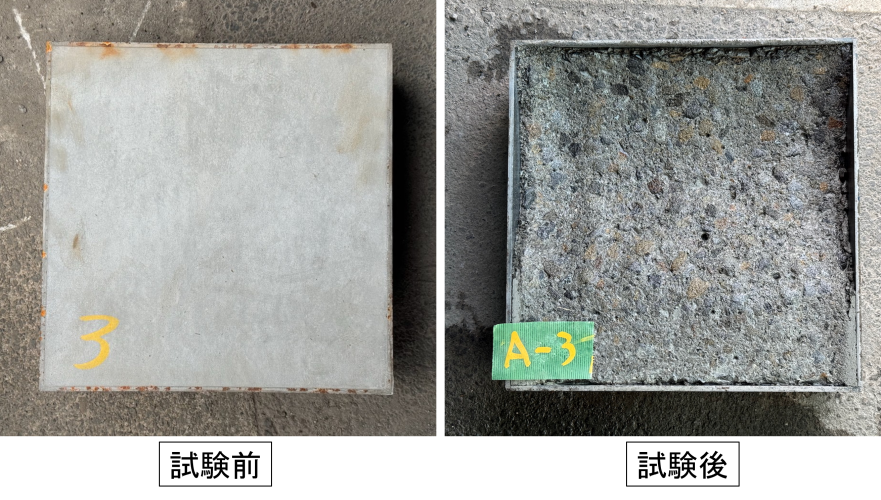

・試験前後の供試体の外観比較を示します（図８）。

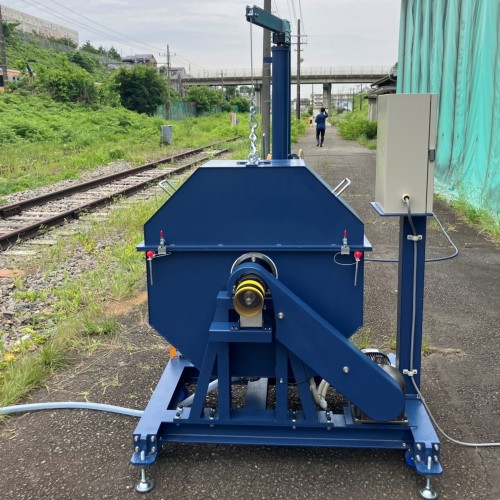

・試験機の架台には車輪がついているので、試験機を移動することが可能です。
