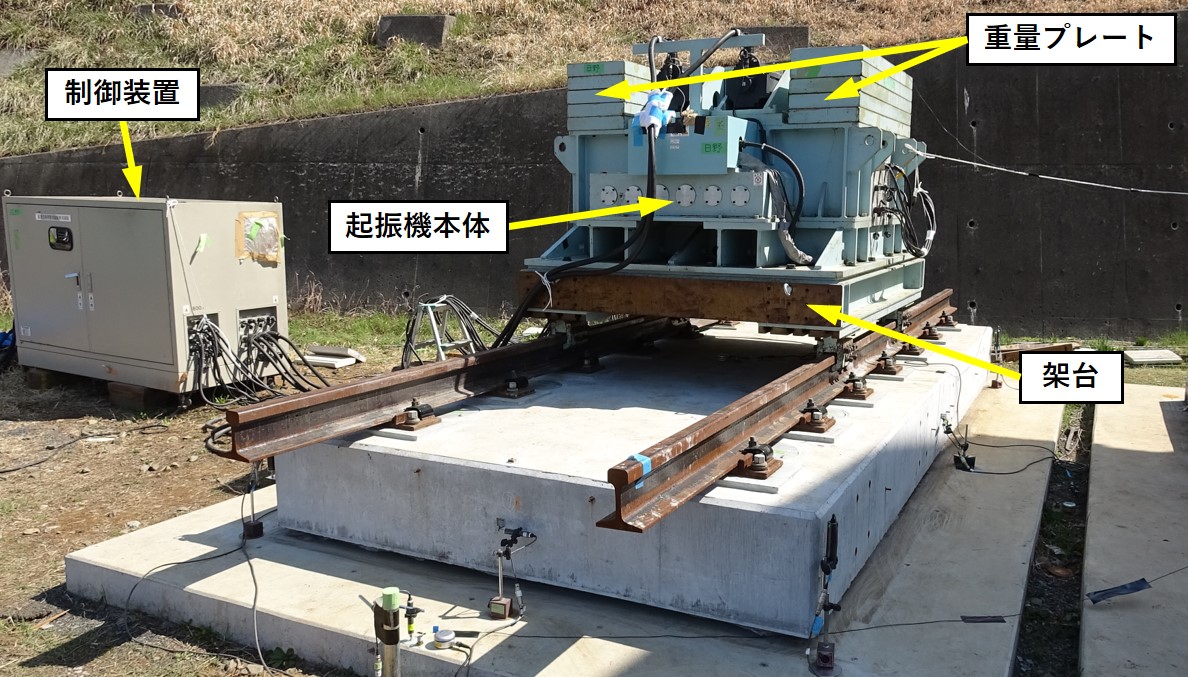

載荷方向可変式起振機
列車荷重(軸重)に相当する繰返し荷重を載荷できる試験装置です。
現地試験等において、実物の軌道や路盤に繰返し荷重を与えて、列車荷重の作用による変形特性を評価することができます。
載荷方向を任意に変化させることができるため、横圧を考慮した載荷を行うことも可能です。
・加振方式 :4不平衡重錘垂直面同期反転方式
・最大起振力 :80kN(7.1Hz以上)
・振動数範囲 :1.0~30Hz(運転中連続可変)
・起振力波形 :正弦波
・起振方向 :垂直方向~水平方向 ±90°(鉛直方向 0°)
・不平衡モーメント:400N・m(運転中連続可変)
・本体寸法 :約 幅1700×奥行き2100×高さ1500mm
・重量 :本体 約 5000kg
重量プレート 3000kg(250kg×12枚)
架台 約 1500kg
