軌道パッドの抜け出しを防止するしゅう動シート

1.はじめに

軌道パッドがレールと共に移動してしまう原因の1つは、レール底部に発生する錆や凹凸によって、レールと軌道パッドとの間に生じる摩擦が増加することです。

これに対し、レールと軌道パッドの間にしゅう動シートを挿入し、レールと軌道パッドの間の摩擦力を適切に維持され、レールが伸縮する際に軌道パッドの移動量が減少するため、軌道パッドの抜け出しを防止することができます

2.しゅう動シートの構成

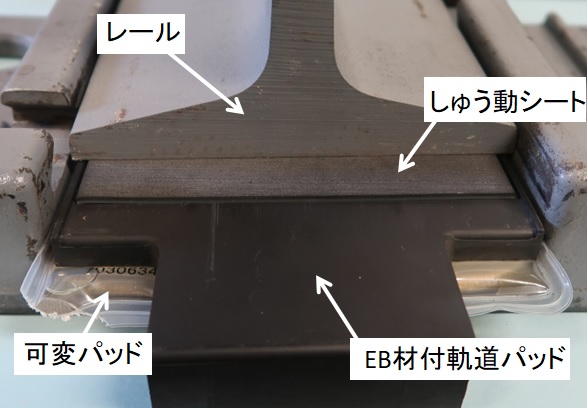

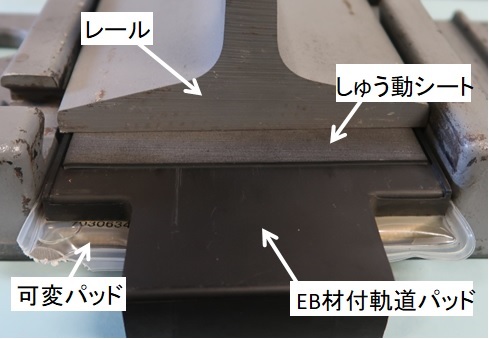

しゅう動シートはスチレンブタジエンゴム(レール側)と特殊ポリエチレン(軌道パッド側)の2層で構成されています。

3.しゅう動シートの特徴

しゅう動シートをレールと軌道パッドの間に挿入することで、レールと軌道パッドの間の摩擦力が増大することを抑制し、しゅう動シートと軌道パッドの間で安定した摩擦力を維持することができます。

4.しゅう動シートの効果

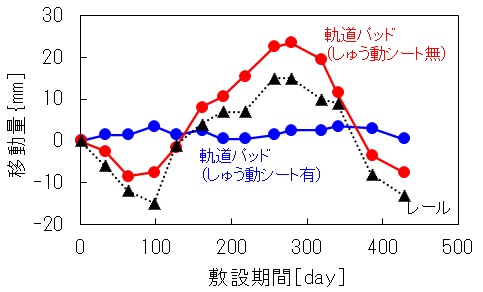

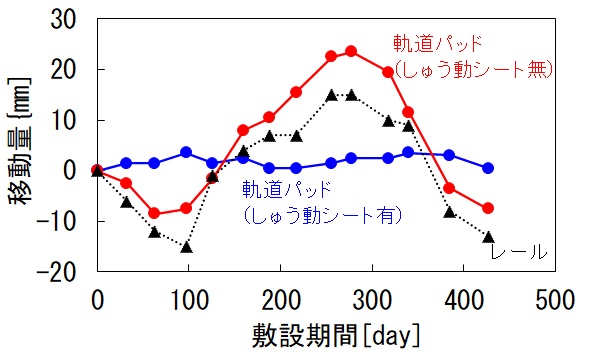

1年強の敷設試験により、しゅう動シートを挿入した場合と挿入しなかった場合で比較しました。その結果、しゅう動シートを挿入しなかった場合は軌道パッドがレールの伸縮に合わせて移動していたのに対して、しゅう動シートを挿入した場合はレール伸縮の影響による移動が抑制されることが分かりました。
